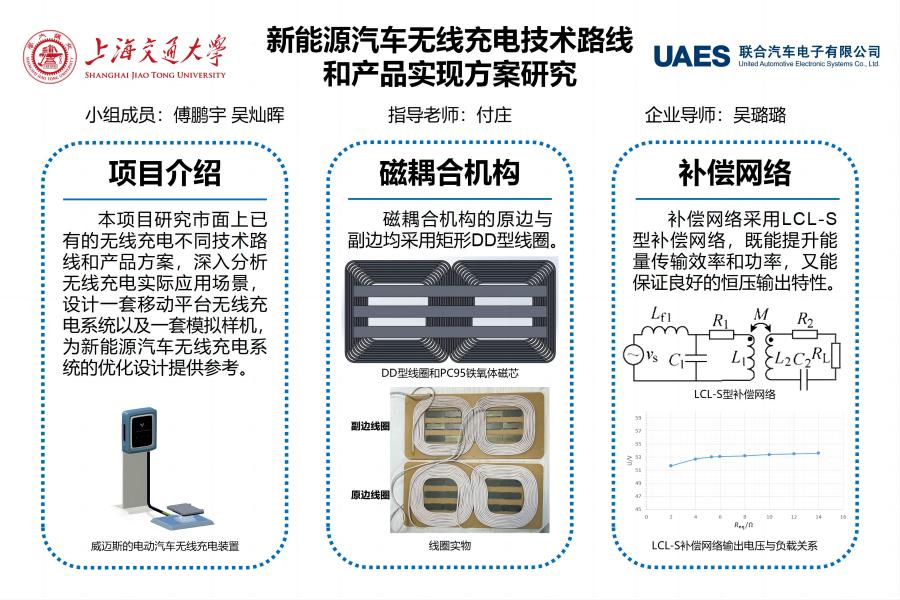

無線充電技術具有充電便利、安全性高、智能化等突出性優勢，因而成為目前一種補能的技術趨勢。隨著高級別自動泊車的應用，2021年無線充電國家標準落地，必將加速該技術的應用和導入。但目前應用于電動汽車的無線充電系統普遍存在系統魯棒性低，對位檢測精度不足、結構笨重復雜等問題，且缺乏一套完善的設計方法指導無線充電系統的開發。本項目將問題劃分為磁耦合機構、補償網絡、對位檢測機構、電磁屏蔽機構與升降機構等部分，探索了無線充電的主導方案。

本項目要求重點研究市面上已有的無線充電不同技術路線和產品方案，深入分析無線充電實際應用場景，得到典型無線充電系統技術需求，同時分析不同技術路線優缺點，結合當前產業鏈情況，進而導出可能的主導技術方案，為后續產品級研究提供有力支撐。設計一套移動平臺無線充電系統，設計與制造一套模擬樣機，實現200W以上的能量傳輸功率，能量傳輸功率達到80%-90%；依據國標要求，對位檢測精度|x|≤75mm，|y|≤100mm；電磁屏蔽機構保證頻率在3kHz-400kHz條件下，磁場強度不高于80A/m。

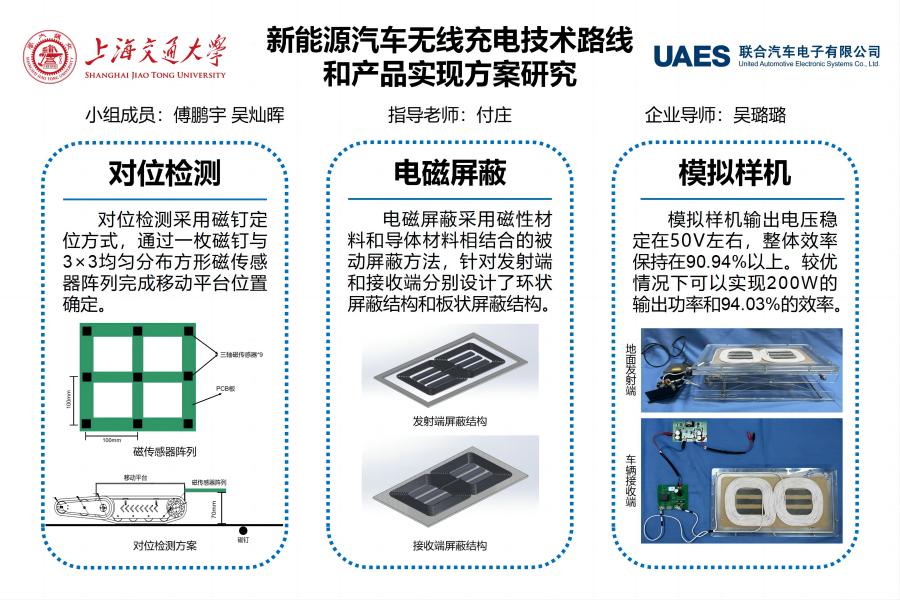

本項目完成了各模塊的優化、設計、制造、加工和裝配，最終完成了一臺模擬樣機的實物制造，并且實現了模擬樣機的無線充電過程，能量傳輸性能、對位檢測精度、電磁屏蔽效果均滿足項目預期，實現了200W功率，最高效率94.03%的無線能量傳輸，為新能源汽車無線充電系統提出了一套可能的最優方案。
