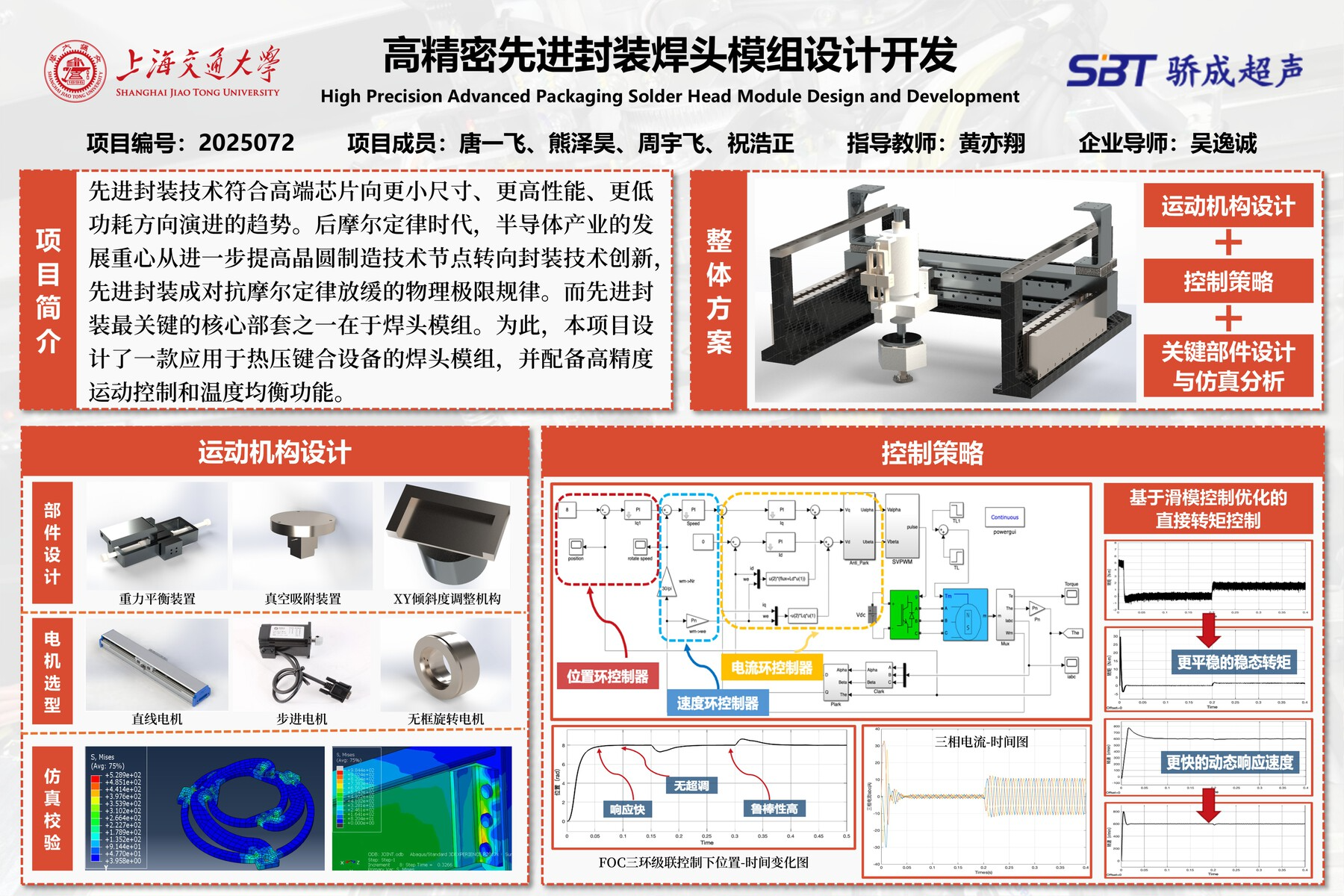

先進封裝技術符合高端芯片向更小尺寸、更高性能、更低功耗方向演進的趨勢。后摩爾定律時代，半導體產業的發展重心從進一步提高晶圓制造技術節點轉向封裝技術創新，先進封裝成對抗摩爾定律放緩的物理極限規律。而先進封裝最關鍵的核心部套之一在于焊頭模組。為此，本項目設計了一款應用于熱壓鍵合設備的焊頭模組，并配備高精度運動控制和溫度均衡功能。

  本項目擬設計一款應用于熱壓鍵合設備的焊頭模組。項目共分為四個子任務：

  焊頭模組結構設計方面，需要焊頭模組有高運動精度、高可靠性，能夠保證一定的重復定位精度與兩平臺共面度。

  焊頭模組控制方法設計方面，需要精確控制焊接模組位置以滿足Z軸定位的精確度與穩定性，同時需要控制焊接模組傾角以補償被焊元件與焊頭的共面度誤差。

  加熱冷卻模塊與熱誤差均衡方面，需要在高溫度均勻性下實現穩態高溫可控的快速加熱與冷卻，均衡焊頭及工件自身熱變形與焊料相變帶來的熱誤差。

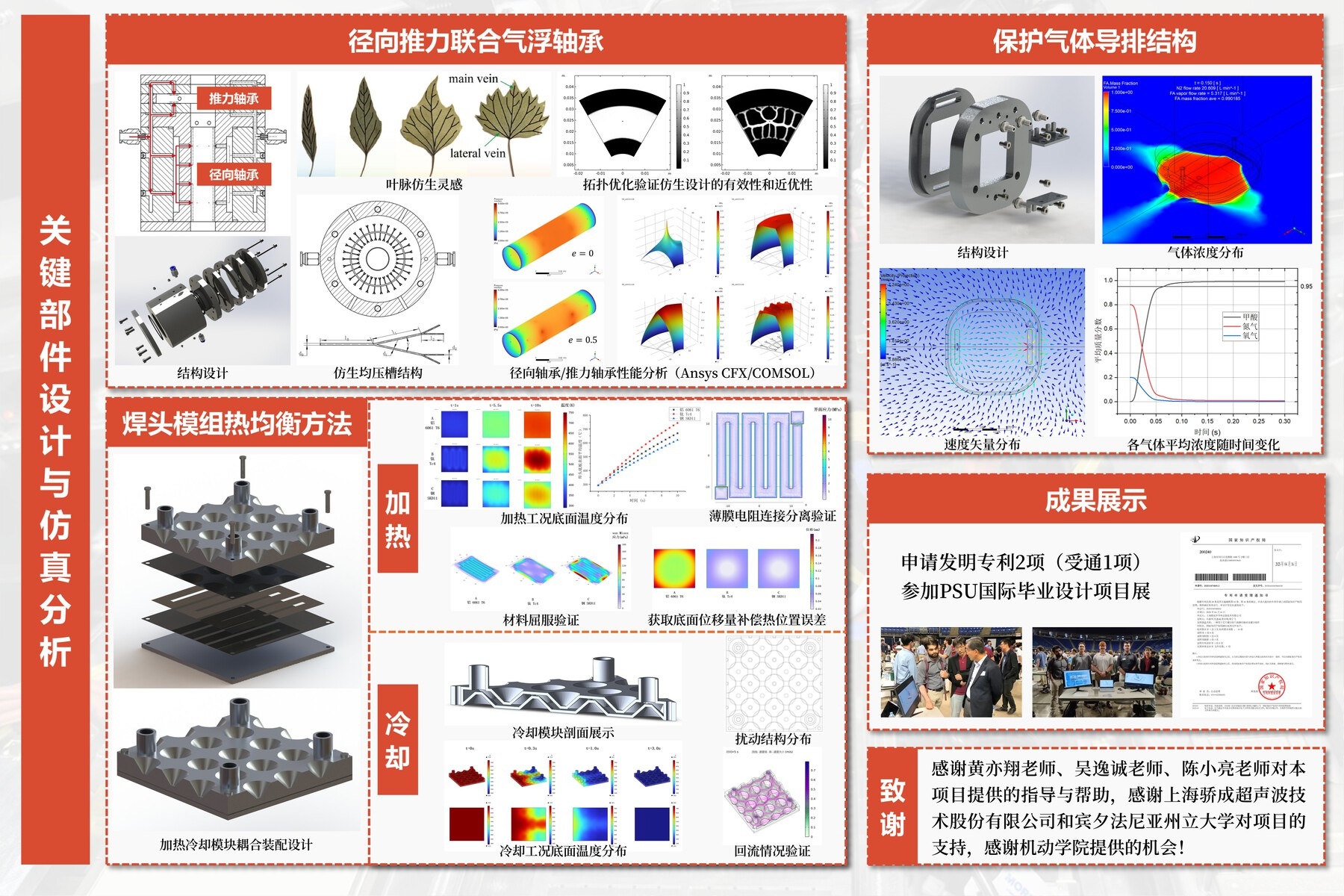

  焊頭模組關鍵部件設計部分，需要在有限設計空間內通過對氣浮軸承的結構優化提升其承載力與剛度，同時需要引入保護氣體導排結構以實現無助焊劑熱壓鍵合。

  本項目設計與開發了一套多自由度焊頭模組，能夠利用高精度運動控制系統達到一定的重復定位精度和XY軸共面度要求。同時，在整套裝置中引入加熱冷卻模塊，提出了兼顧升溫響應與散熱效率的熱控方案。此外，通過對于保護氣體導排結構與氣浮軸承的設計開發，提出了高效導氣路徑方案以及仿生均壓槽結構的氣浮軸承設計，實現焊頭局部氣體環境的調控與高性能非接觸支撐。目前，本項目有兩項發明專利，分別是《一種用于芯片鍵合的氣體靜壓軸承及鍵合組件》（專利申請已受理）與《集成于芯片鍵合焊頭模組中的加熱冷卻裝置》（已提交發明專利申報材料）。
