隨著半導體技術的快速發展，電子產品的封裝集成度越來越高、實現功能越來越多，市場對高質量芯片的需求也水漲船高。芯片缺陷檢測，是芯片制造中尤為重要的一環。芯片的漏檢、錯檢，會使相應產品達不到預期效果甚至報廢，最終對企業造成不可估量的損失。

用于連接晶片和引腳的金線因其尺度小，精度要求嚴格，成為了半導體芯片缺陷檢測中的一大難點。如何以最小的人力物力成本實現高質量的芯片金線及其引腳所焊錫球的缺陷檢測，是我們本次項目中所探討的主題。

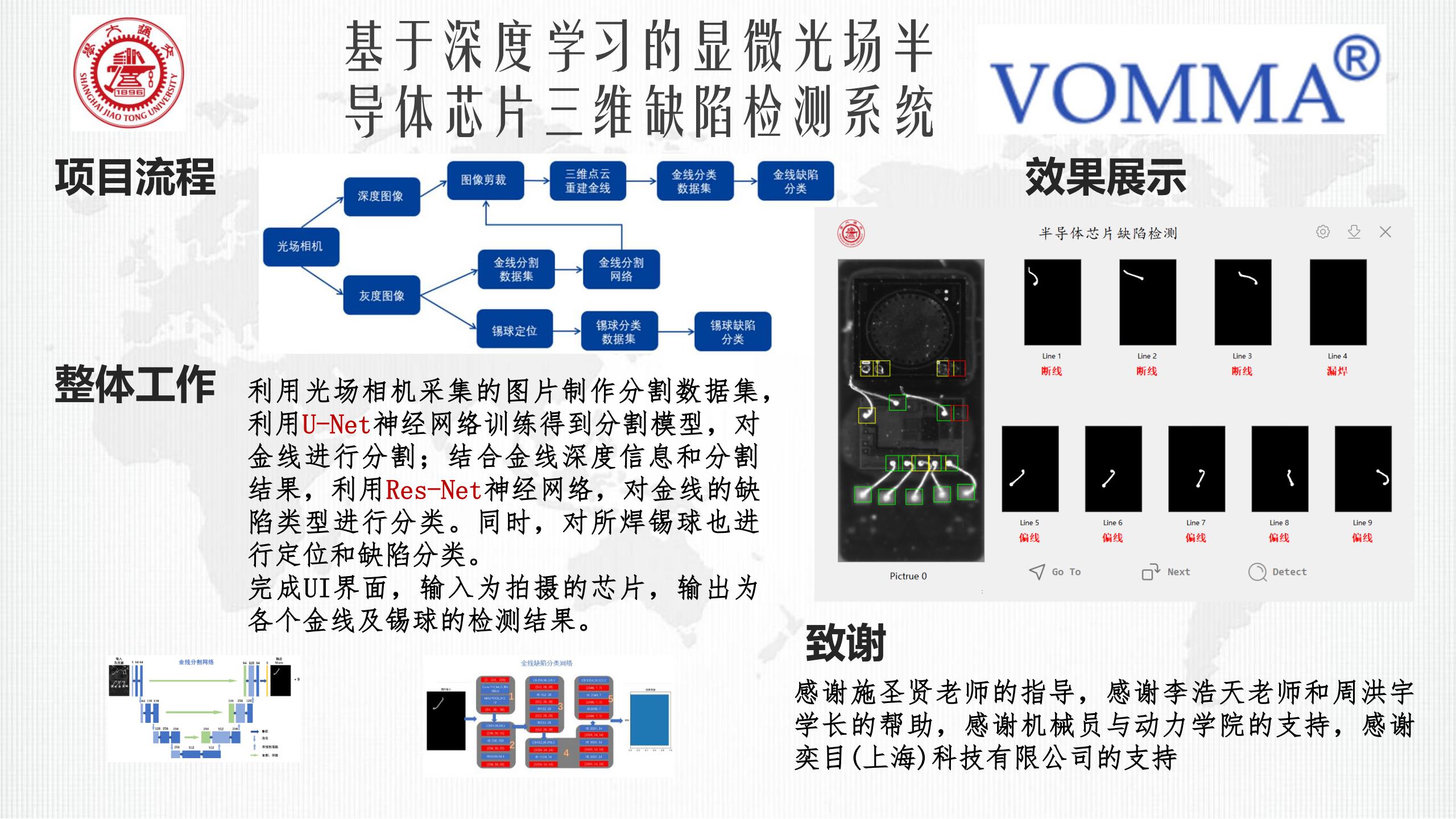

針對“傳統相機+傳統檢測算法”方法在檢測芯片缺陷過程中過程復雜、耗時長、準確率低、不能檢測芯片三維缺陷等問題，研發能夠快速檢測芯片所焊錫球和金線缺陷的人工智能算法，以解決當前工業上檢測芯片缺陷難的問題。同時，利用公司已有的技術優勢（光場相機技術），結合深度學習算法，搭建并訓練適用于金線和錫球缺陷檢測的神經網絡模型，研發自動化檢測程序，將缺陷檢測流程中人工參與的比重降至最小，同時提高正確率。

（1）研發了芯片錫球的定位算法，能從芯片原圖中準確分割錫球。建立了錫球缺陷分類神經網絡ResNet，能準確分類錫球的缺陷；

（2）建立了金線分割神經網絡U-Net，能準確識別并分割出芯片上所有金線的位置與形狀。同時，針對芯片和金線的深度圖像，利用OpenGL進行三維點云快速重建，實現可視化；

（3）建立了金線缺陷的分類神經網絡ResNet，能夠準確分類芯片上不同位置的金線缺陷；

（4）利用PyQt搭建了芯片缺陷檢測系統的可視化界面，集成了訓練好的神經網絡模型，實現了方便的人機交互。
