噴絲板是熔噴法加工無紡布的核心部件，其上的微孔容易發生堵塞從而影響產品質量。因此，開發一臺噴絲板自動檢測儀實現噴絲板的全自動檢測很有必要。

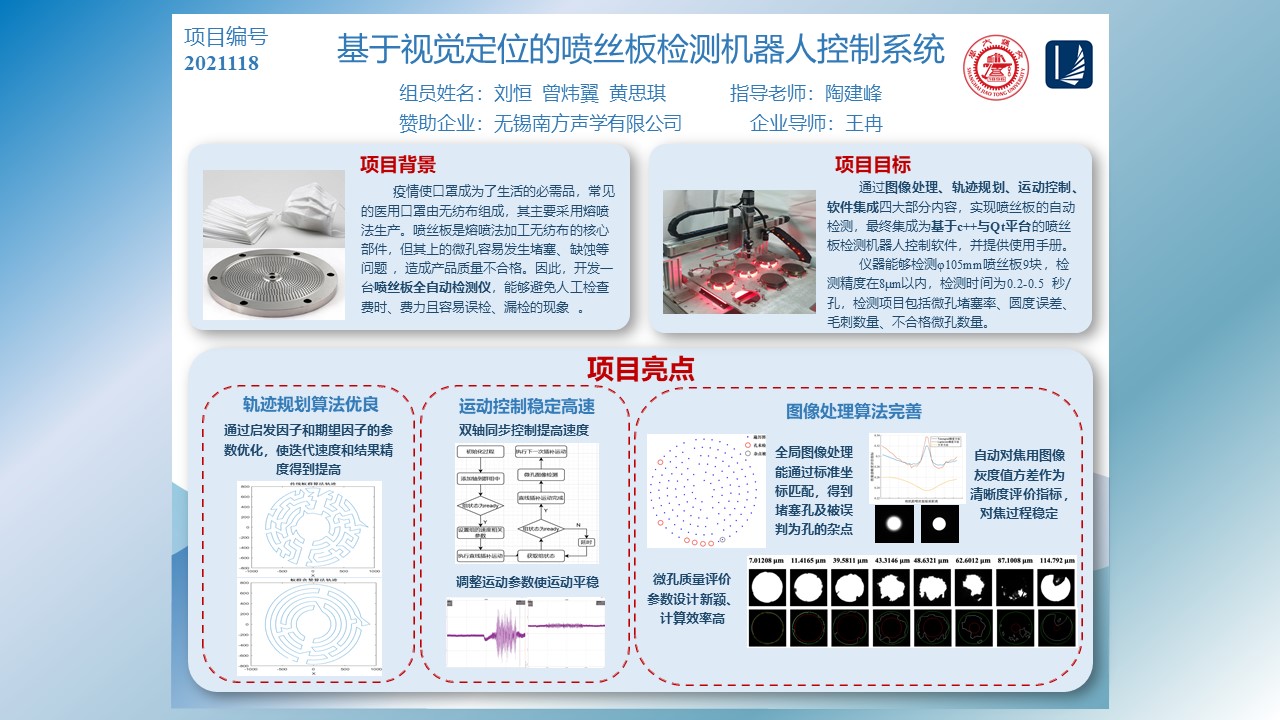

本項目分為圖像處理、軌跡規劃、運動控制、軟件集成四部分：圖像處理負責獲取微孔全局坐標以及根據微孔圖像判斷微孔是否堵塞，軌跡規劃負責找出遍歷微孔的最優路徑，提高檢測效率；運動控制負責按照既定軌跡遍歷微孔，并保證運動的快速和穩定；最后基于Qt平臺利用C++語言開發自動檢測軟件，以滿足企業需求。

本項目的主要目標是設計開發一套檢測性能接近行業先進水平的噴絲板檢測控制系統，以供企業在實際生產中與配套硬件一起使用。

本項目主要的研究方法是利用C++語言來設計和優化圖象處理、軌跡規劃、運動控制的算法，并通過Qt平臺編寫軟件界面并封裝

本項目的主要研究方向是提高噴絲板自動檢測系統的速度和精度，預期達到指標為：①速度：0.5秒/孔；②精度：8μm；③檢測范圍：0.1-1mm，預期成果是基于C++語言的噴絲板檢測機器人系統控制軟件一套。

圖像處理部分完成了圖像處理算法的編寫，實現了噴絲板上微孔的全局坐標匹配、微孔的自動對焦以及微孔堵塞率的判斷；軌跡規劃部分實現了遍歷微孔的最優路徑獲取并傳遞給運動控制；運動控制部分實現了遍歷微孔的快速穩定，且有效抑制了振動。

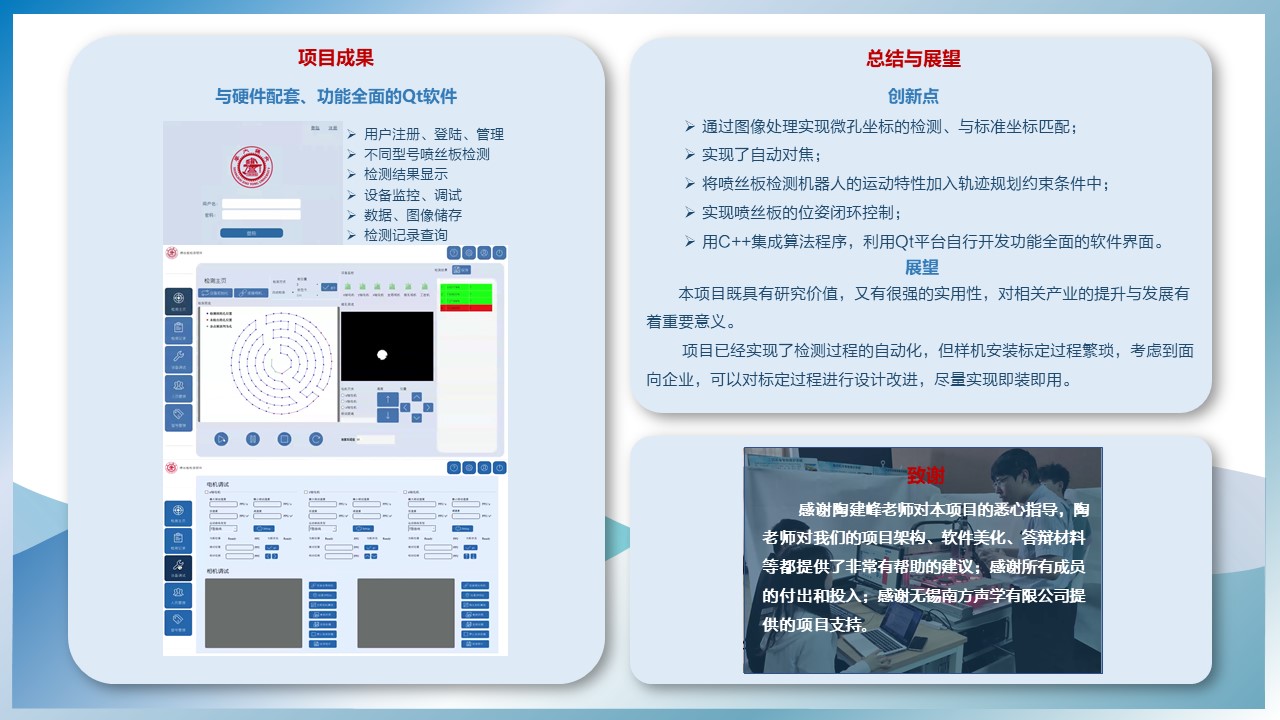

最后，我們基于Qt平臺開發了一套滿足企業要求、與硬件配套、功能全面的噴絲板檢測控制軟件，實現了用戶注冊與登錄管理、不同型號噴絲板檢測、檢測結果顯示、設備監控與調試、數據與圖像存儲、檢測記錄查詢等功能。
