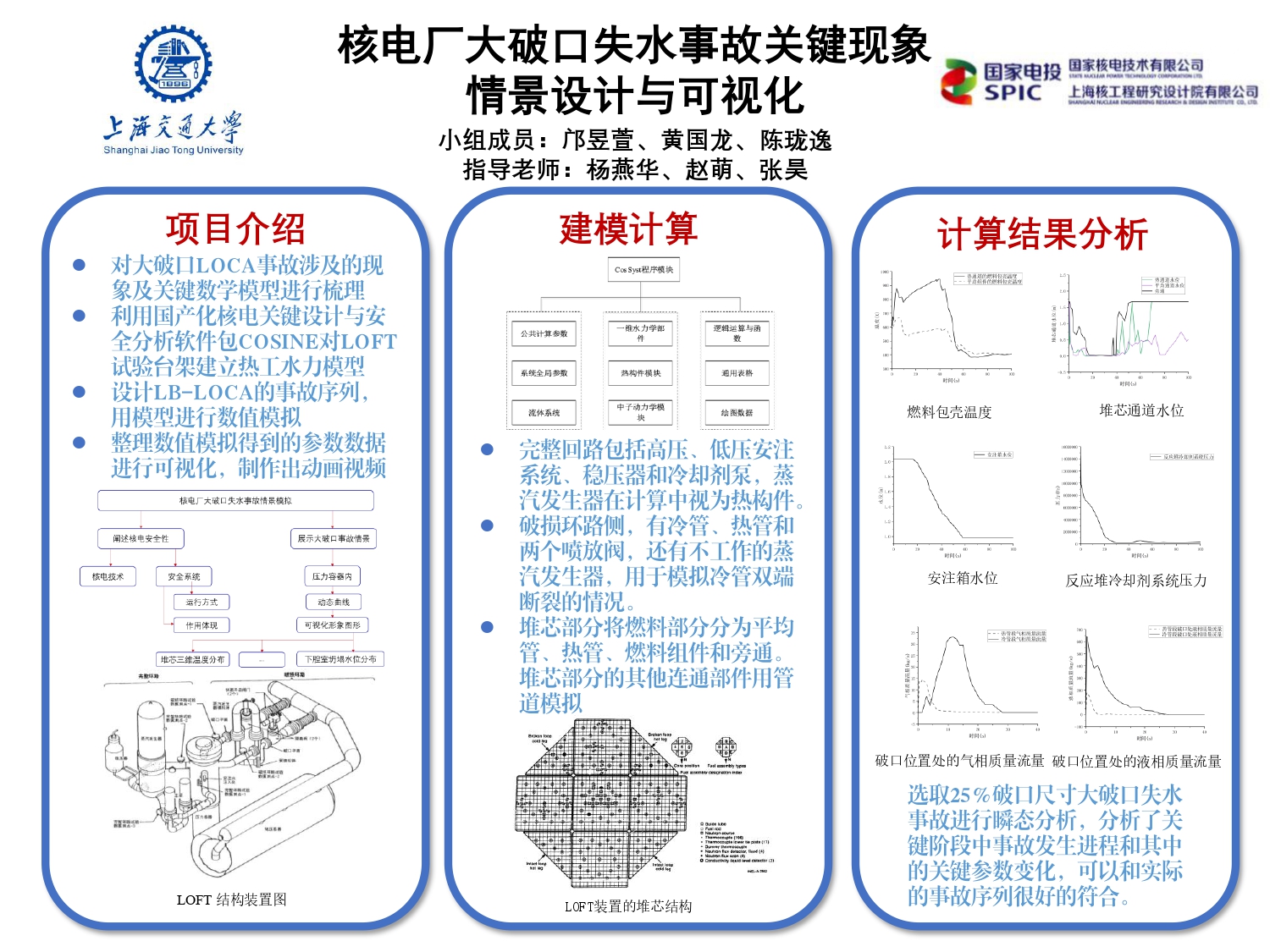

本項目對LB-LOCA關鍵現象的數學模型進行調研，劃分關鍵現象出現的時間區域點及劃分范圍，設計合適的情景現象，并利用國產熱工水力最佳估算程序COSINE的子通道模塊建立反應堆熱工對象模型，使該模型能夠完成典型LOCA穩態及瞬態工況的熱工計算。接著調試COSINE程序的計算模型，并對典型現象進行敏感性分析，實現設計基準事故下最佳估算程序的建模與情景模擬。通過可視化繪圖軟件PARAVIEW將上述反應堆熱工對象與控制系統模型連接起來，進行聯合調試，完成LB-LOCA事故下功率等瞬態工況的運行動態可視化，驗證熱工對象設計方案的合理性和可行性。

本項目的目標是對大破口失水事故堆芯燃料棒-冷卻劑傳熱過程進行可視化描述，并完成一部重點展現大破口失水事故過程的科普視頻。本項目基于國產核電站進行分析，計劃利用安全分析軟件對冷卻劑通道建立模型，對冷卻劑的壓力、溫度、流量，以及燃料棒包殼溫度進行數值模擬，得到適用于不同工況下的模型。作為科普視頻，具體呈現的幾個重要環節包括核電廠總體簡介、一回路設備介紹、安全注入系統簡介、壓力容器內部堆芯結構、發生的初因事件以及后續的事故序列、部分堆芯參數變化情況、壓力容器內部環節以及最后對核電安全保護措施的說明。

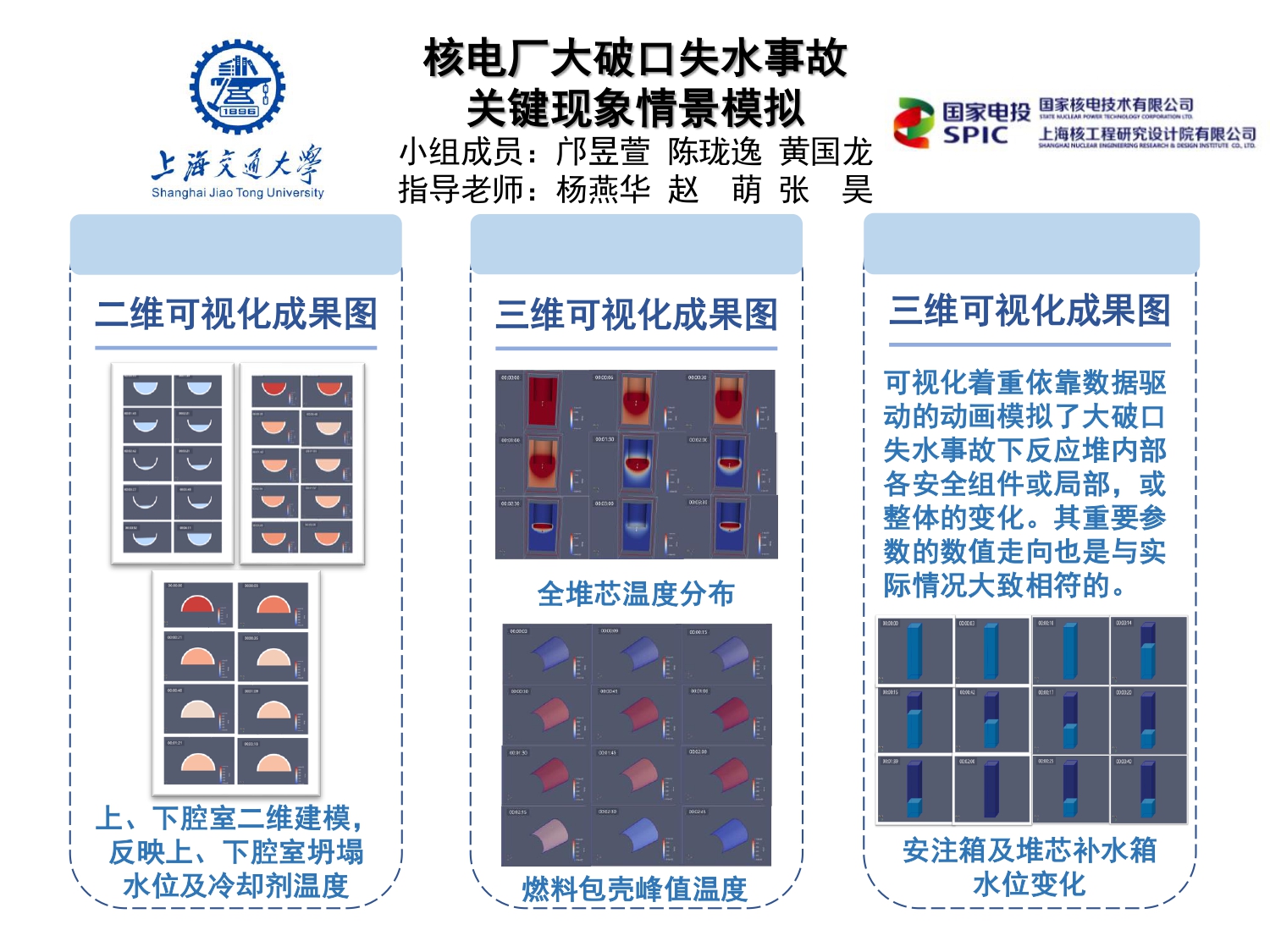

本項目通過使用PARAVIEW，將COSINE軟件的模擬結果輸出轉化為核電廠大破口失水事故下部分重要場景動畫展現。通過不同軟件之間的數據傳輸，實現了多種物理參數和場景的可視化，強調了大破口失水事故研究的重點。本項目中可視化場景展示了核電廠安全系統在大破口失水事故工況下工作的過程，計劃完成的九個重要事故序列場景均已完成，并都能較好地反應真實現象，通過關鍵參數的變化直觀展現了非能動安全系統的有效性，展現了核電安全系統的可靠性和穩定性，能夠較好地提升核電在民眾心中的信用度，達到了宣傳和科普的目的。
