本項目聚焦于航空航天、船舶制造與建筑工程等領域中大型筒段結構裝配的關鍵難點——位姿調整精度不足與自動化水平低，擬提出一種基于柔性桿件的順應-感知-驅動一體化調姿機構。該機構通過集成應變感知元件與氣動致動結構，構建具備剛度調節與狀態反饋能力的本體智能系統，實現閉環調姿功能。基于調姿狀態的感知與局部估計，構建多模塊協同的調姿集群系統，支持對超長尺度筒段結構的全局位姿估計與高效控制。

項目總體目標是開發桌面級調姿機構。

1）整機的結構設計和運動學和動力學分析。建立大撓度柔性桿件單元的靜力學模型以及并聯柔順調姿機構運動-靜力模型，并完成機構的整體結構設計。

2）氣腔制造和剛度分析。完成氣腔的設計與制造，并建立氣動單元和柔性桿的運動學模型和組合剛度模型。

3）控制算法和系統集成。實現對氣泵和電機驅動元件的同步控制，根據調姿機構的任務要求，結合應變片的感知數據，開發一體化閉環控制算法。

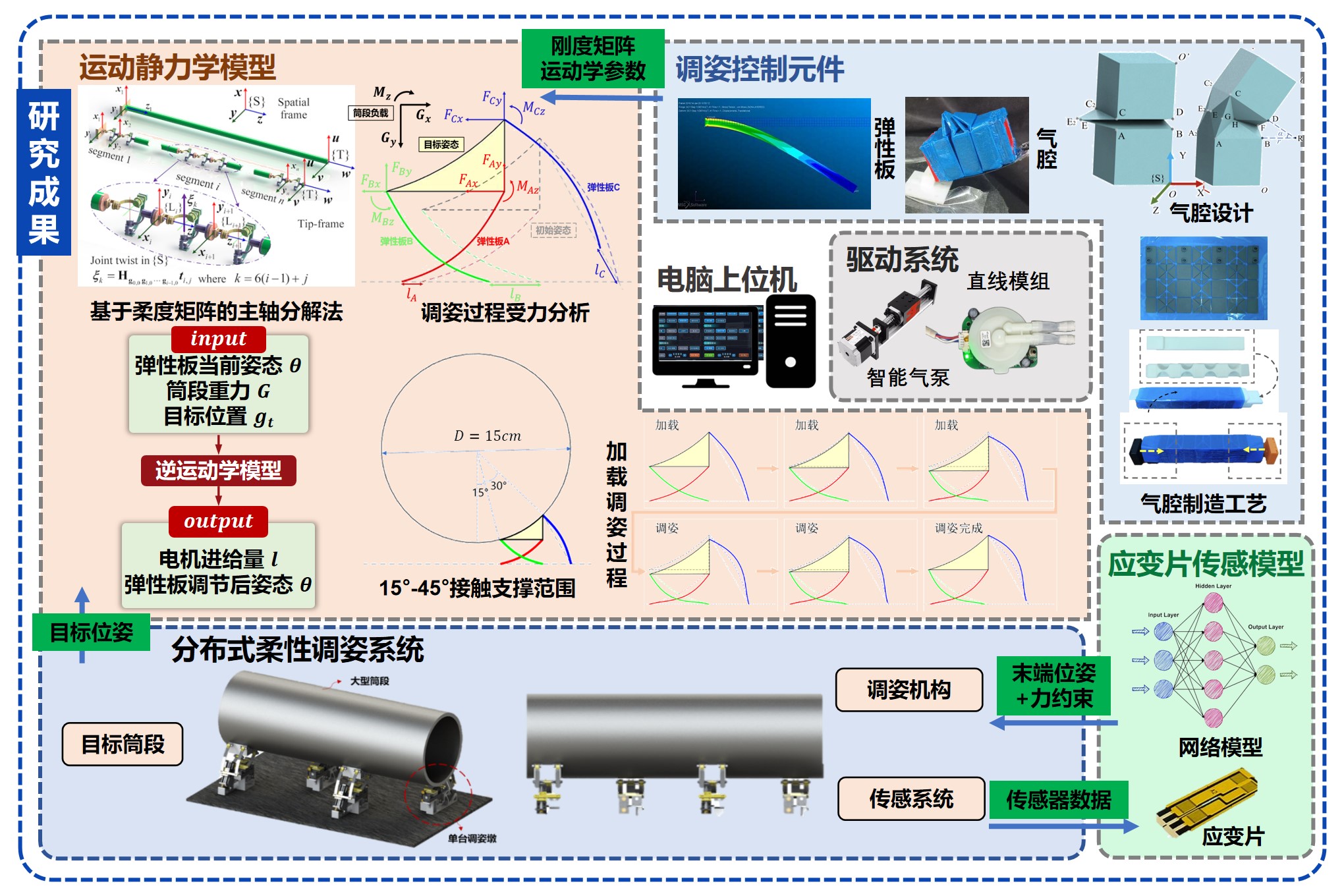

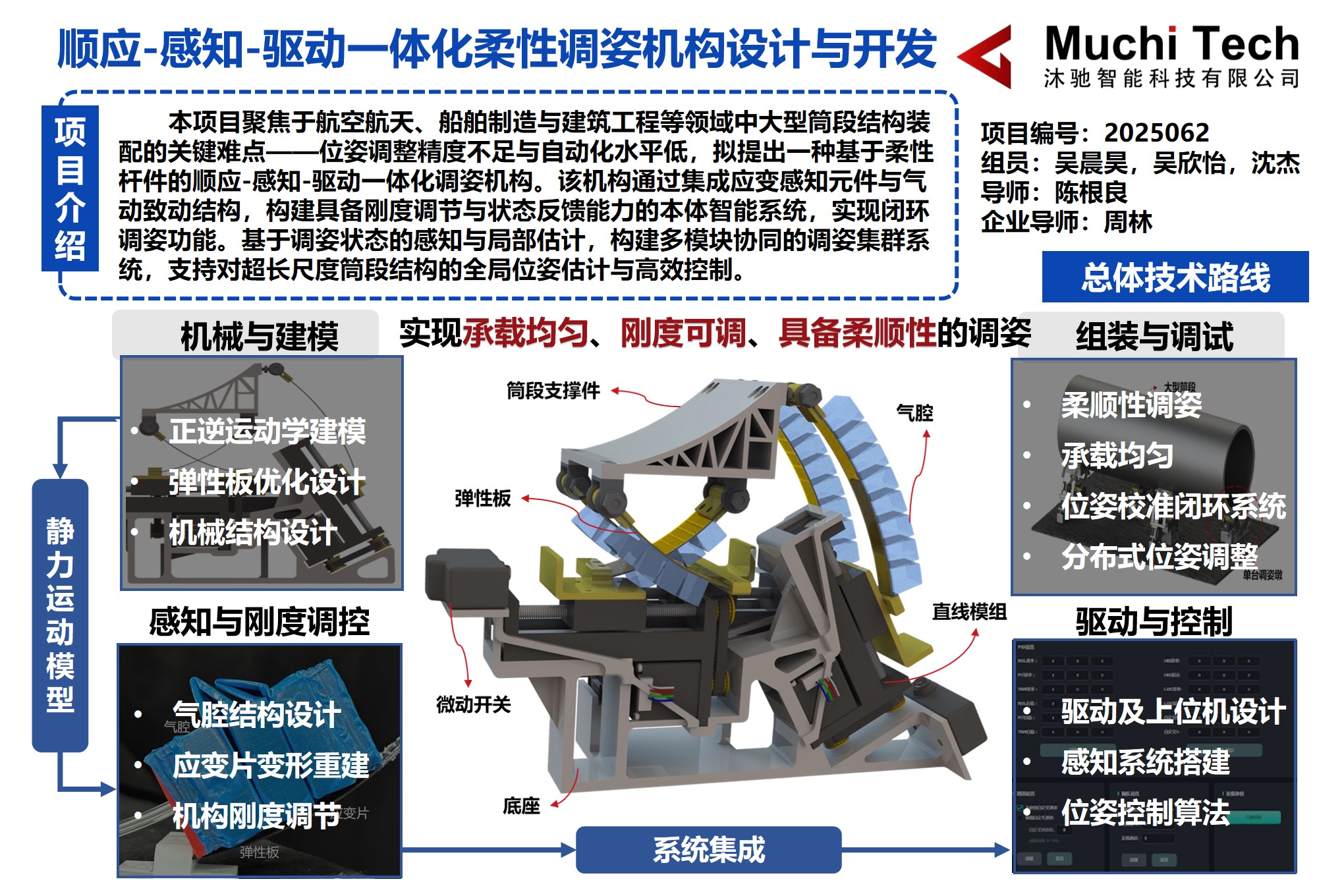

本項目設計并開發了一種順應-感知-驅動一體化的柔性調姿機構，由四個單臺調姿墩協同完成調姿任務。單臺調姿墩包含了柔性桿件、氣腔、應變片、直線模組和筒段支撐件等主要結構。通過讀取應變片的數據可以獲取彈性板的變形狀況，可以計算得到支撐件上所承受的力，同時可以通過控制模塊調節氣泵和直線模組的輸出量，實現剛度的調控和單臺墩調姿機構位姿的調節。最終將通過四臺調姿墩的協同控制實現大型筒段的調姿功能。
