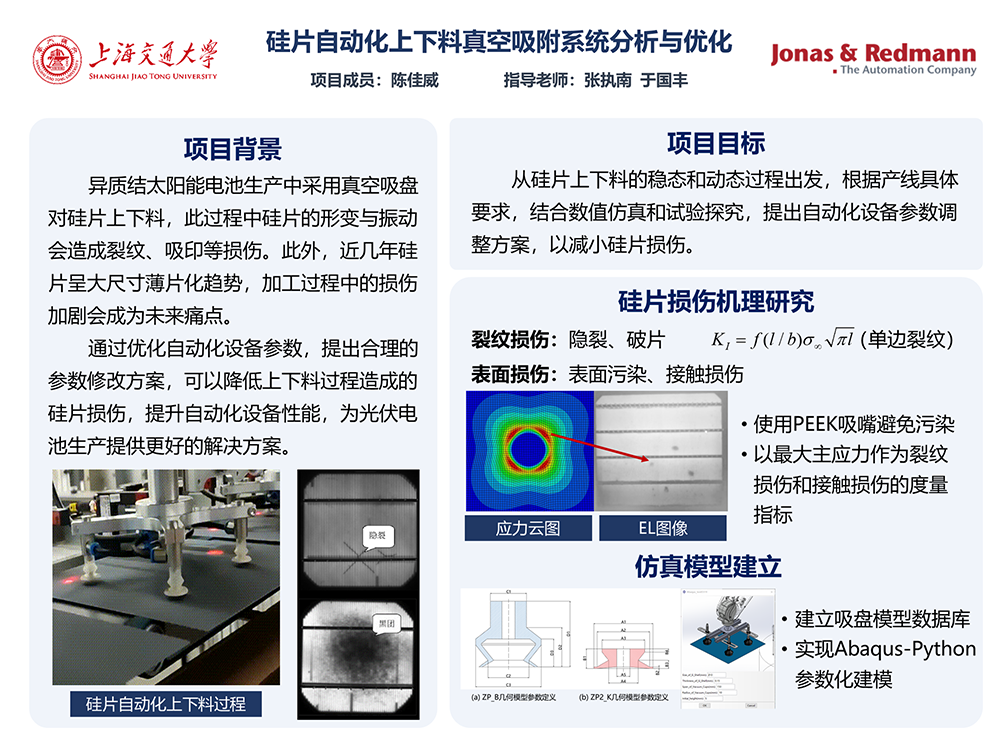

異質結電池生產過程中需要采用接觸式真空吸盤對硅片進行自動化上下料，此過程中硅片的形變和振動會造成損傷，影響量產良率和產品品質。通過分析硅片上下料過程，對自動化設備參數進行調整和優化，可以有效地避免此類損傷。本項目分析了上下料過程中硅片的損傷機理，明確了損傷的量化指標。結合具體工藝流程，針對上下料過程開展靜態和動態仿真，并建立流場模型對吸盤吸力進行仿真，針對產線設備的優化方案給出合理性建議。此外，設計了硅片自動化上下料試驗平臺以驗證有限元分析結果。

1.   針對上下料過程開展有限元仿真，研究硅片上下料過程中的靜態形變以及動態響應，總結硅片振動的規律和特點。

2.   研究硅片損傷的產生機理，明確上下料過程中與硅片損傷相關的量化指標，分析自動化設備參數的變化對損傷的影響規律。

3.   設計硅片自動化上下料試驗臺，驗證有限元仿真結果。

4.   結合仿真與實驗結果，針對不同尺寸的硅片，結合產線實際需求，給出自動化設備參數調整方案。

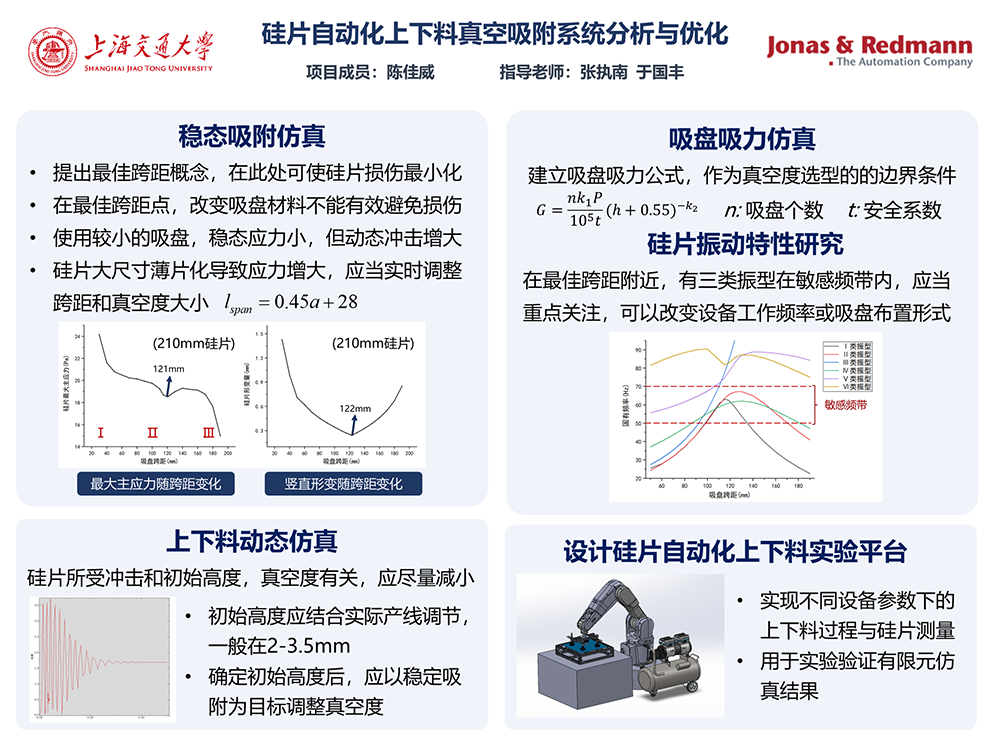

本項目分析了上下料過程中硅片損傷的產生機理，明確以最大主應力作為度量指標。結合上下料實際過程，建立了硅片上下料過程的靜態和動態模型。針對穩定吸附狀態，提出最佳跨距使損傷最小化，研究了吸盤材料和尺寸對穩態過程的影響。研究了硅片尺寸的影響，提出了最佳跨距隨尺寸變化的公式。針對動態吸附過程展開分析，以穩定吸附為目標，通過流場仿真建立吸盤的吸力公式。研究了吸附狀態下硅片的固有頻率，提出應當避免與產線設備共振。以驗證有限元仿真結果為目的，完成了硅片自動化上下料實驗平臺的設計，并制定了試驗方案。
