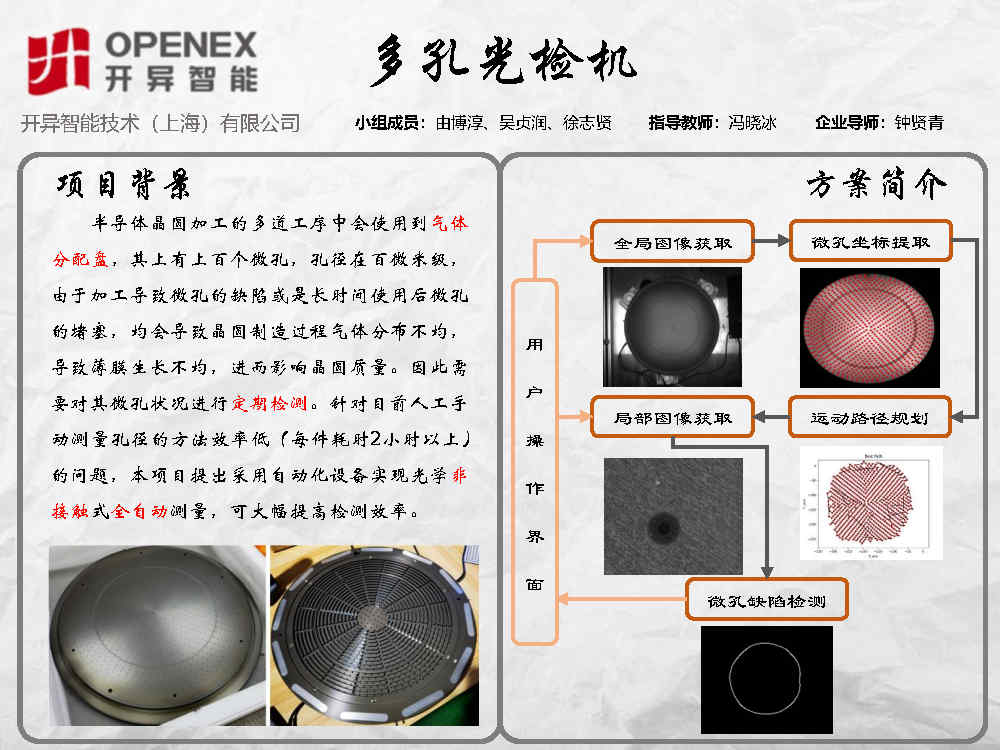

半導體晶圓加工的多道工序中會使用到氣體分配盤，其上有上百個微孔，孔徑在百微米級，由于加工導致微孔的缺陷或是長時間使用后微孔的堵塞，均會導致晶圓制造過程氣體分布不均，導致薄膜生長不均，進而影響晶圓質量。因此需要對其微孔狀況進行定期檢測。針對目前人工手動測量孔徑的方法效率低（每件耗時2小時以上）的問題，本項目提出采用自動化設備實現光學非接觸式自動測量，可大幅提高檢測效率。本項目旨在設計一套全自動微孔缺陷檢測系統，實現對長時間使用后的氣體分配盤微孔狀況的全自動檢測。

項目預期目標主要包含：完備的機械、視覺系統設計方案，功能強大的路徑規劃、圖像處理、缺陷評價算法，并將它們集成到用戶操作的軟件界面上。

具體量化指標如下：

(1) 檢測速度：2s/孔

(2) 檢測精度：10μm

(3) 檢測孔徑大小：0.1-1mm

(4) 微孔質量指標：微孔直徑，微孔面積，微孔周長，圓度，是否存在堵塞

(5) 自動化程度：全自動

(6) 用戶界面：簡單易上手，顯示信息完備，界面美觀

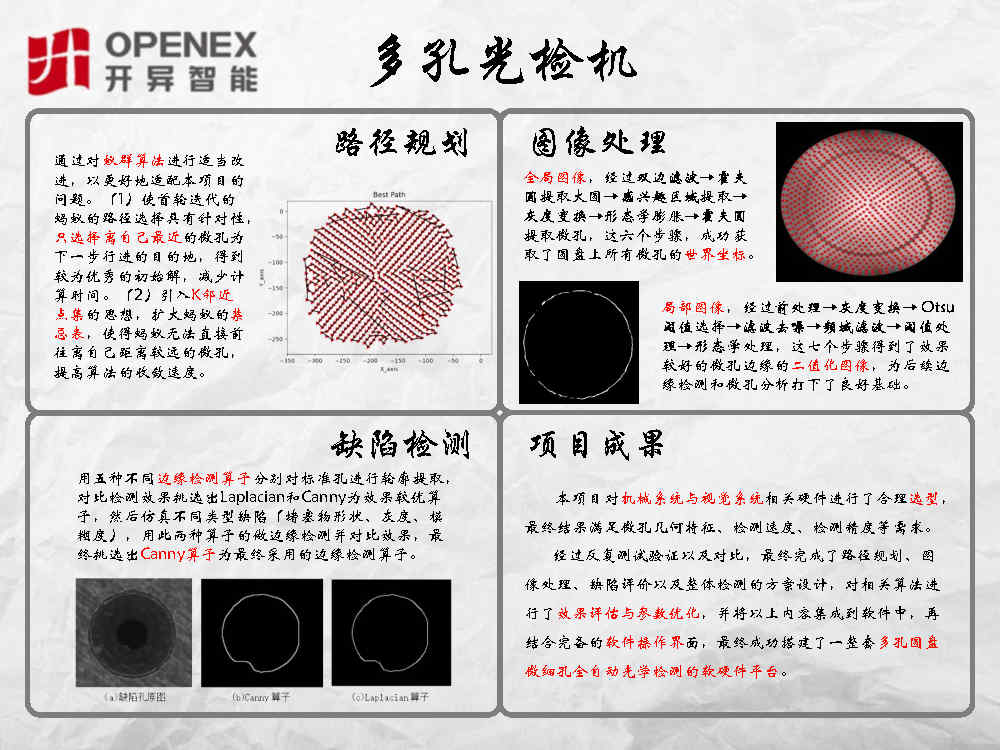

對機械系統與視覺系統相關硬件進行了合理選型，最終結果滿足微孔幾何特征、檢測速度、檢測精度等需求。經過反復測試驗證以及對比，最終完成了路徑規劃、圖像處理、缺陷評價以及整體檢測的方案設計，對相關算法進行了效果評估與參數優化，并將以上內容集成到軟件中，再結合完備的軟件操作界面，最終成功搭建了一整套多孔圓盤微細孔全自動光學檢測的軟硬件平臺。
