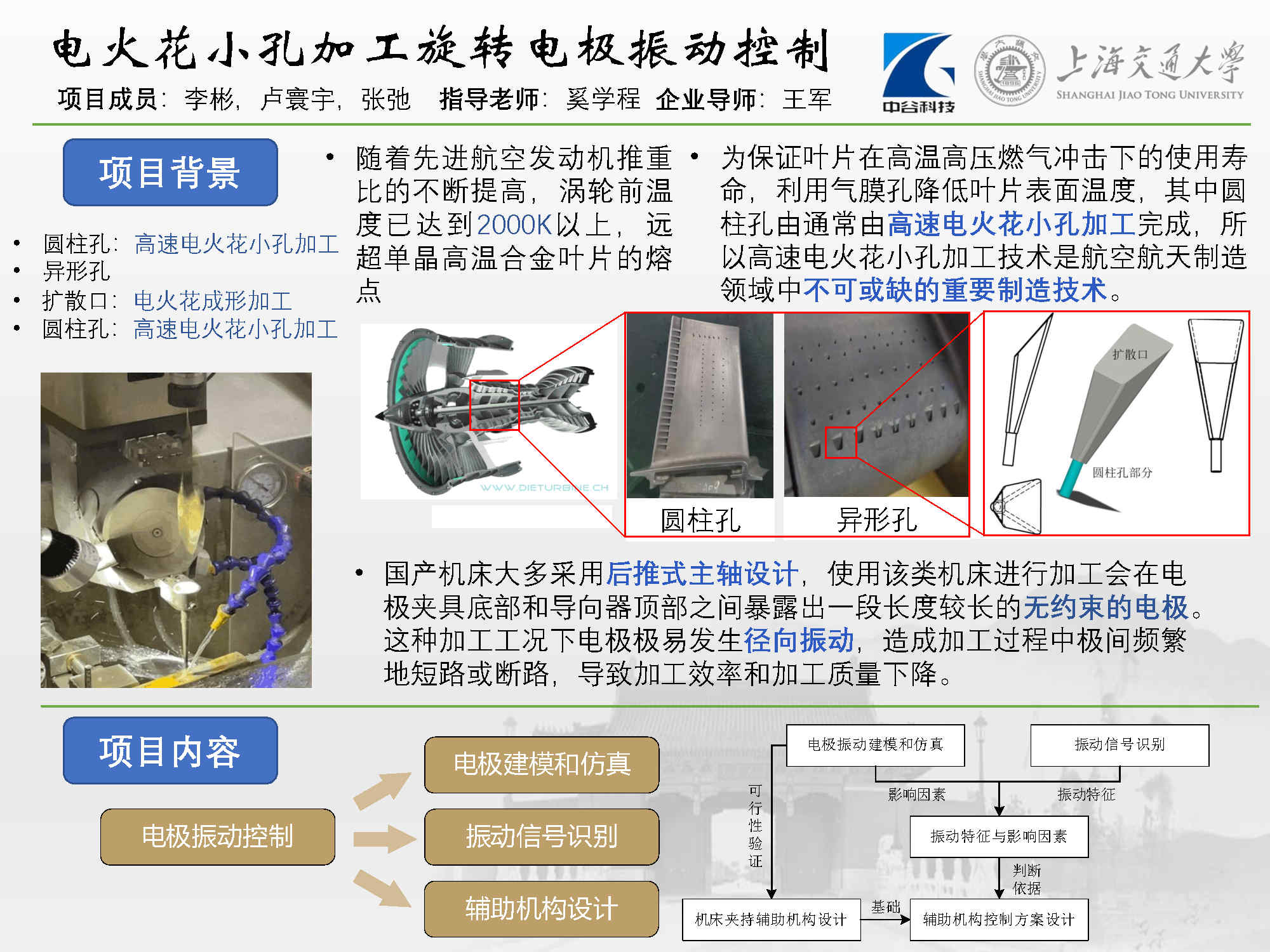

高速電火花小孔加工技術是航空航天制造領域中不可或缺的重要制造技術，這項技術常用來加工航空發動機葉片中的氣膜孔。而國產的小孔機大多采用后推式主軸設計，使用該類機床進行加工會在電極夾具底部和導向器頂部之間暴露出一段長度較長的無約束的電極。這種加工工況下電極極易發生徑向振動，造成加工過程中極間頻繁地短路或斷路，導致加工效率和加工質量下降。基于此問題，本課題從電極的建模與仿真、振動信號識別、夾持機構設計三個方面出發，探究電極振動的成因，設計了一款后推式主軸可移動電極輔助夾持機構，通過對采集到的極間信號進行分析，使裝置移動到最佳夾持位置，解決因電極振動降低加工質量的問題。

總體目標是設計一款適用于中谷集團現有的后推式主軸機床的電極輔助夾持裝置，具體包括：建立數學模型以及電極有限元模型，探究電極絲振動成因，分析電極絲振動的影響因素；搭建信號采集系統，對電火花加工過程中振動信號進行分析與識別，尋找電極發生振動時的特征信號；基于仿真結果以及客戶需求完成夾持機構、升降機構的詳細設計，繪制工程圖圖紙，最后進行樣機的加工裝配，驗證抑制振動的有效性。

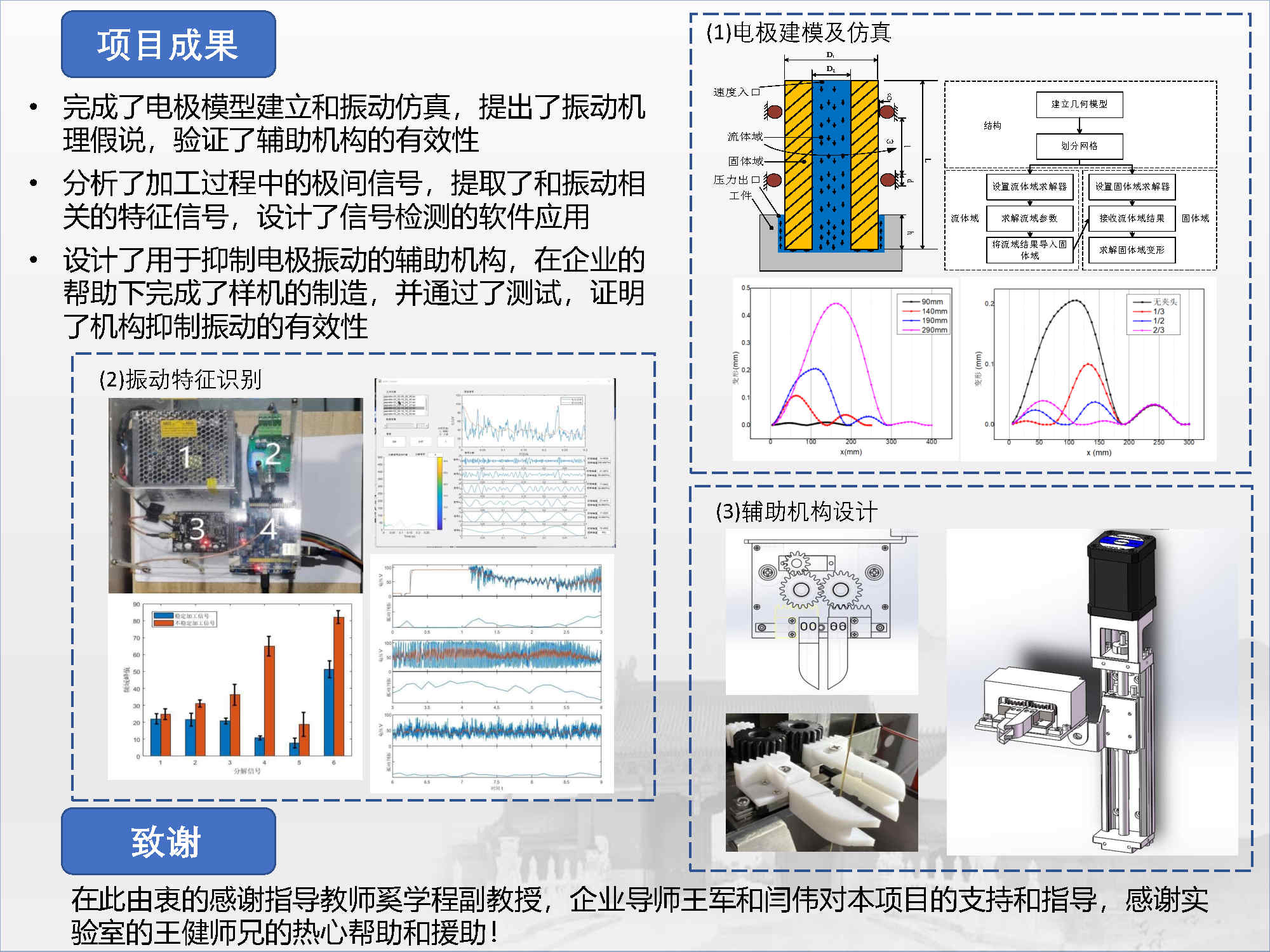

完成了電極模型建立和振動仿真，提出了振動失穩機理假說，為機構設計提供理論依據及設計思路，驗證了輔助機構的有效性；

設計了基于FPGA的極間電信號采集系統，在matlab里搭建了可視化探究程序，使用“coif2小波分析+希爾伯特變換”的方法尋找到了振動判據信號，并通過虛擬實驗得到了驗證

設計了一款用于抑制后推式主軸電極振動的輔助機構，在企業協助下完成了樣機的加工與裝配，并進行了抑振功能測試，證明了機構抑制振動的有效性。
