五軸聯動數控機床是復雜曲面零件的重要加工裝備，在航空、航天、能源、船舶、汽車和醫療器械等領域都發揮重要的作用，其刀尖點位置精度和刀軸方向精度是保證零件加工質量的關鍵。目前常見的機床精度測量?jī)x器，如球桿儀、激光跟蹤干涉儀、R-test旋轉軸檢測儀都只針對刀尖點位置誤差進行測量，而忽略了刀軸方向誤差。本項目設計了一種刀尖點位置誤差和刀軸姿態誤差同時測量裝置，并進行機床誤差評估等理論研究。

設計一種刀尖點位置誤差和刀軸姿態誤差同時測量裝置，包括裝置的電氣系統設計，結構設計及結構參數優化，測量原理設計，裝置標定方法，數控系統軟件二次開發等，實現0.005mm位置測量精度和0.003°角度測量精度的技術指標。此外，還要對五軸機床的誤差進行分析和評估，包括機床旋轉軸位置無關誤差的辨識方法，機床運動誤差綜合測評方法，機床空間誤差和伺服控制誤差的補償方法等。

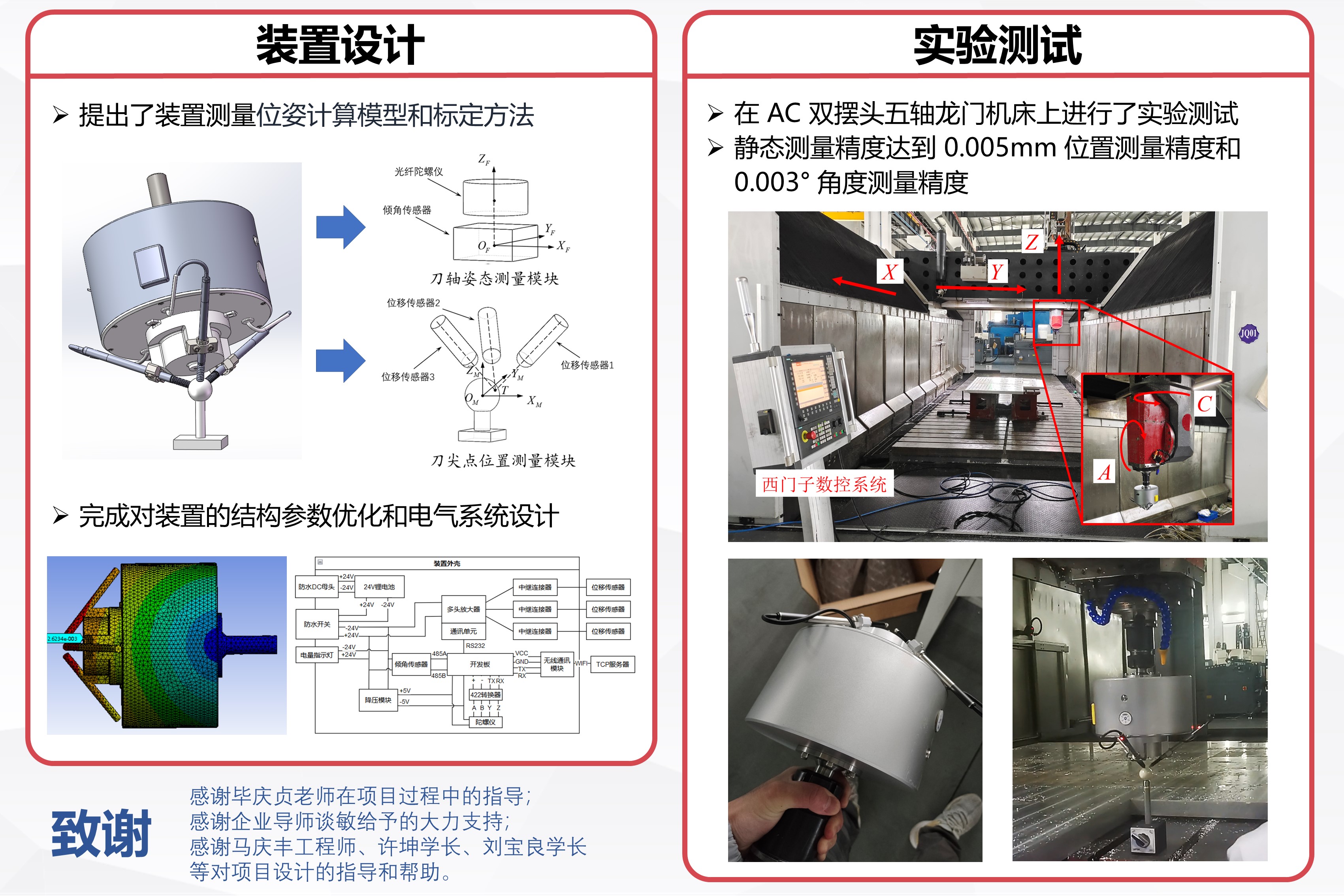

提出了五軸龍門機床刀尖點位置和刀軸姿態測量原理及標定方法；設計了測量裝置的外殼和電氣系統，對裝置結構參數進行了分析和優化；基于西門子 SINUMERIK 840D 數控系統進行軟件二次開發，實現了測量裝置與數控系統的無線通訊；提出了基于刀尖點位置誤差和刀軸方向誤差測量數據的機床位置無關誤差辨識方法；分析了錐形測量軌跡和S形測量軌跡對機床不同誤差源的靈敏度；對機床的誤差補償進行了理論分析；測量裝置在 AC 雙擺頭五軸龍門機床上進行了實驗測試，靜態測量精度達到0.005mm位置測量精度和0.003°角度測量精度。
