本項目計劃開發一套高通用性的機器視覺軟硬件平臺，用以實現多場景下的血管血液樣本分類和分層識別任務。該平臺可服務于醫療機構、實驗室等檢測場景，提高樣本檢測效率、降低人工錯誤，實現可靠的樣本分類和分層識別。本項目由三個主要部分組成：樣本檢測硬件平臺；嵌入式系統及交互模塊；視覺識別模塊。計劃在嵌入式平臺上實現圖片在線標注和檢測結果評估等功能，并提供具有良好交互性的用戶界面。

搭建采血管拍攝的光照系統（自然光、藍光），采血管夾持、移動平臺等機械系統；采血管夾持設備能夠適應多種規格的采血管，同時夾取平穩，不發生滑落，旋轉過程中采血管彼此不發生干涉；對于無法成功識別到血液區域的樣本，排除率達到100%，避免由錯誤圖像輸入導致錯誤識別結果；對于成功識別到血液區域的樣本，應避免將壞樣本誤判為好樣本，將好樣本誤判為壞樣本的比例小于1%；對于好樣本，其白膜層分層識別精度在+1.5mm/-0mm范圍內。

l  視覺部分：

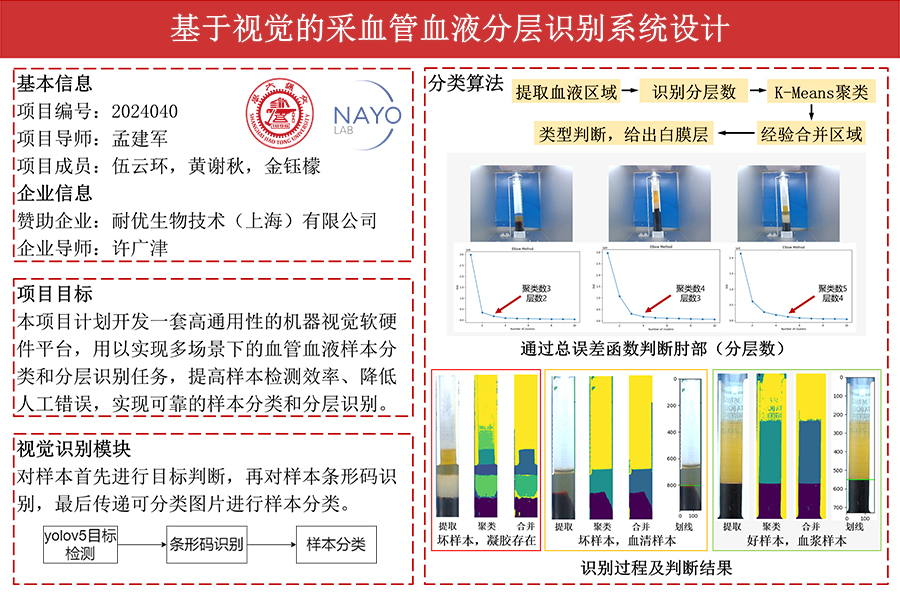

基于經驗知識和K-Means聚類，對血液樣本的各分層進行識別，并進一步判斷其血液樣本類型。根據企業需要，排除帶凝膠的血液樣本；針對血清樣本（液面形狀不規則），劃分紅細胞層最高層線；針對血漿樣本，給出白膜層。經測試，識別正確率為98%，白膜層劃分精度為0.52mm。

l  電控部分：

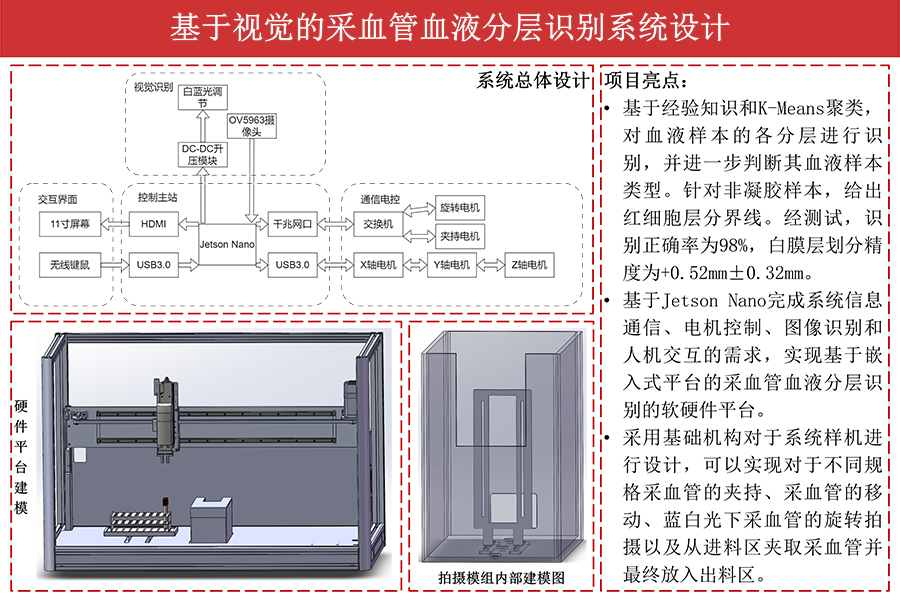

本項目完成了基于Jenson Nano的嵌入式采血管血液分層識別系統，能利用XYZ軸移動、旋轉夾持動作達到移動采血管并拍攝圖片完成目標檢測的任務。基于Linux完成配套的人機交互界面使用QT開發，完成視頻監視窗口、結果狀態窗口、控制操作、數據庫等功能，可對外傳輸圖片、分層高度信息、條碼信息、樣品狀態信息等。

l  硬件部分：

針對硬件平臺，將其分為移動平臺、垂直升降機構、夾爪夾持機構、拍攝模組和進出料機構，完成了對于各機構的設計與建模，對采血管夾取拍攝完整流程進行了仿真。對于樣機實體進行加工與組裝，與電控系統相聯合可以實現對于不同規格采血管的夾持、采血管的移動、采血管的旋轉拍攝以及從進料區夾取采血管并最終放入出料區。
