在3D打印技術中，FDM因其簡單的機械結構、易設計、低制造成本和材料成本，常用于桌面級3D打印機。但FDM打印受結構限制，零件尺寸和數量有限，打印時間長，效率低。目前僅有少量方案關注自動取件以實現連續打印。對現有方案工作原理進行剖析，較為常見的換床方式有利用帶傳送以及利用機械夾具夾取兩種，而取件則會利用擋板、刮刀等將打印件自動從熱床上推下。這些系統的功能實現不僅依賴于合理傳動系統的設計，還涉及利用傳感器對導軌進行運動檢測以及利用單片機控制電機驅動等電控內容，除此之外還要實現3D打印機與換床系統的通信。這為我們提供了寶貴思路。我們要學習現有經驗并設計出一套面向FDM 3D打印機的打印平板自動更換系統，從而提升打印效率。

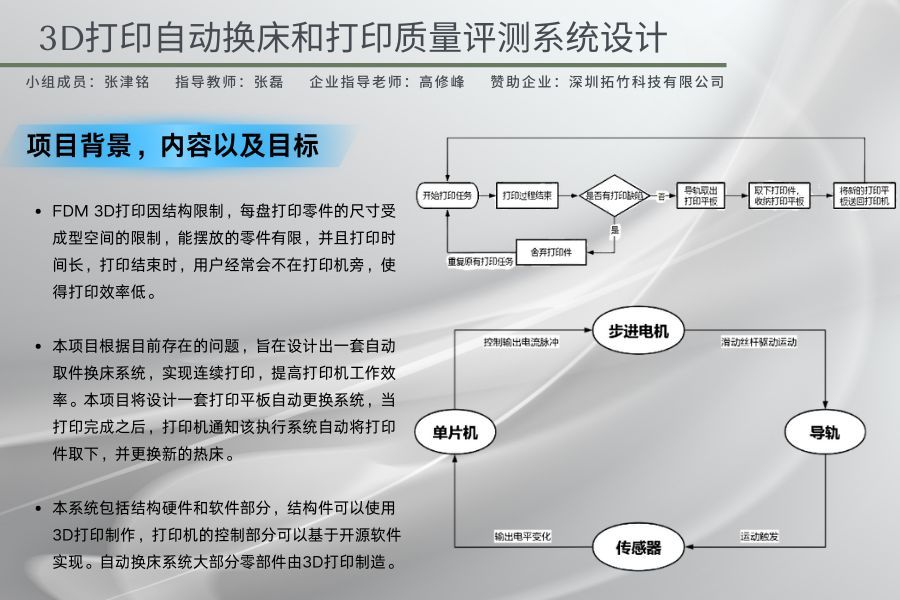

本項目根據目前存在的問題，旨在設計出一套面向FDM 3D打印機的智能缺陷檢測和打印平板自動更換系統，提高打印機工作效率同時，該設備利用打印面板自動更換系統實現了遠程操控與自動作業。本系統包括結構硬件和軟件部分，結構件可以使用3D打印制作，打印機的控制部分可以基于開源軟件實現。自動換床系統大部分零部件由3D打印制造。項目為實現FDM 3D打印打印面板自動更換功能，具體流程如下：當打印完成之后，打印機執行自動更換打印平板操作，導軌將打印面板取出，將打印件取下，把執行過打印任務的打印平板收納起來，并更換新的熱床，進行下一打印任務。

機械設計

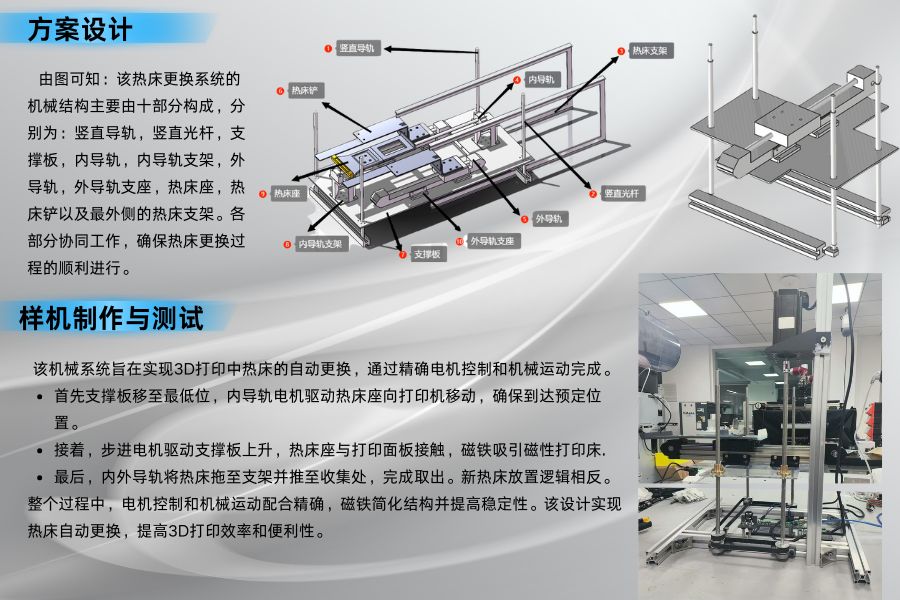

根據自動更換熱床系統的功能要求，我將最初的概念模型進行精細化設計，經過多次迭代得到以下3D概念模型：

由圖可知：該熱床更換系統的機械結構主要由十部分構成，分別為：豎直導軌，豎直光桿，支撐板，內導軌，內導軌支架，外導軌，外導軌支座，熱床座，熱床鏟以及最外側的熱床支架。各部分協同工作，確保熱床更換過程的順利進行。

3.2 電路控制

我們通過單片機實現了電機的驅動與控制。具體步驟如下：在計算好各導軌每一步運動所需移動的距離后，我們可以通過導軌的導程確定每一步導軌所需正轉或反轉的圈數，根據最初設定的機械運動技術路線，確定內外導軌以及豎直導軌的運動順序并按順序撰寫運動指令即可得到代碼。

3.3 樣機測試與運行

在根據機械模型組裝好實物后我們確定了以下運行邏輯：

首先，系統接收到換床信號時，支撐板移至最低位。此時，電機驅動熱床座向打印機移動，確保A側到達預定位置。

接著，豎直電機驅動支撐板上升，熱床座A側與打印面板接觸并繼續上升，磁鐵吸引磁性打印床，產生間隙。

然后，外導軌電機驅動熱床鏟插入空隙，使熱床與面板完全分離。內外導軌電機同時工作，驅動導軌移動，熱床在磁鐵吸引和熱床鏟支撐下離開打印機。

最后，內外導軌將熱床拖上支架，推至收集處。完成取出過程，準備新熱床。新熱床放置邏輯相反。
