本項目旨在為Well Master Corporation設計一款針對大尺寸潤滑器的自動化測量平臺。要求該平臺能夠滿足：可單人操作；可實現對多個參數的測量；設計數據分析處理軟件，可以實現自動化判斷、篩選不合格產品。

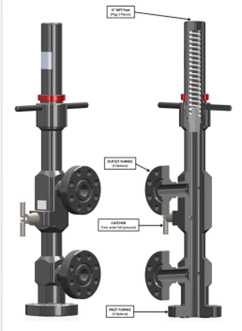

圖1.大尺寸潤滑器

針對如圖1所示的潤滑器，我們需要測量的尺寸有：潤滑器側面兩個法蘭的中心距、側面法蘭距潤滑器底部的距離、潤滑器底部法蘭的中心管徑和圓度。其中，對所有待測尺寸的精度要求均為±0.003英寸。目前，工廠中的測量流程由測試人員手動進行，因此平臺需要能夠?qū)櫥鬟M行穩定夾持，并能夠?qū)崿F(xiàn)翻轉操作，以便于尺寸和壓力測量流程的進行。

我們設計了一款半自動的測量平臺，在工人選擇待測潤滑器型號后，平臺將自動運行，使夾具位于合適的位置以便于安裝。當位于潤滑器頂部的工裝安裝完畢后，測量平臺將帶著潤滑器進行翻轉，以便于注入液壓油和安裝壓力傳感器。此外，我們還計劃安裝與該平臺匹配的視覺測量系統，以實現對尺寸的高精度自動化測量。該測量平臺可以實現：適應不同型號的潤滑器測量，通過夾爪對潤滑器進行固定，帶動潤滑器進行傾轉以便于工人操作。

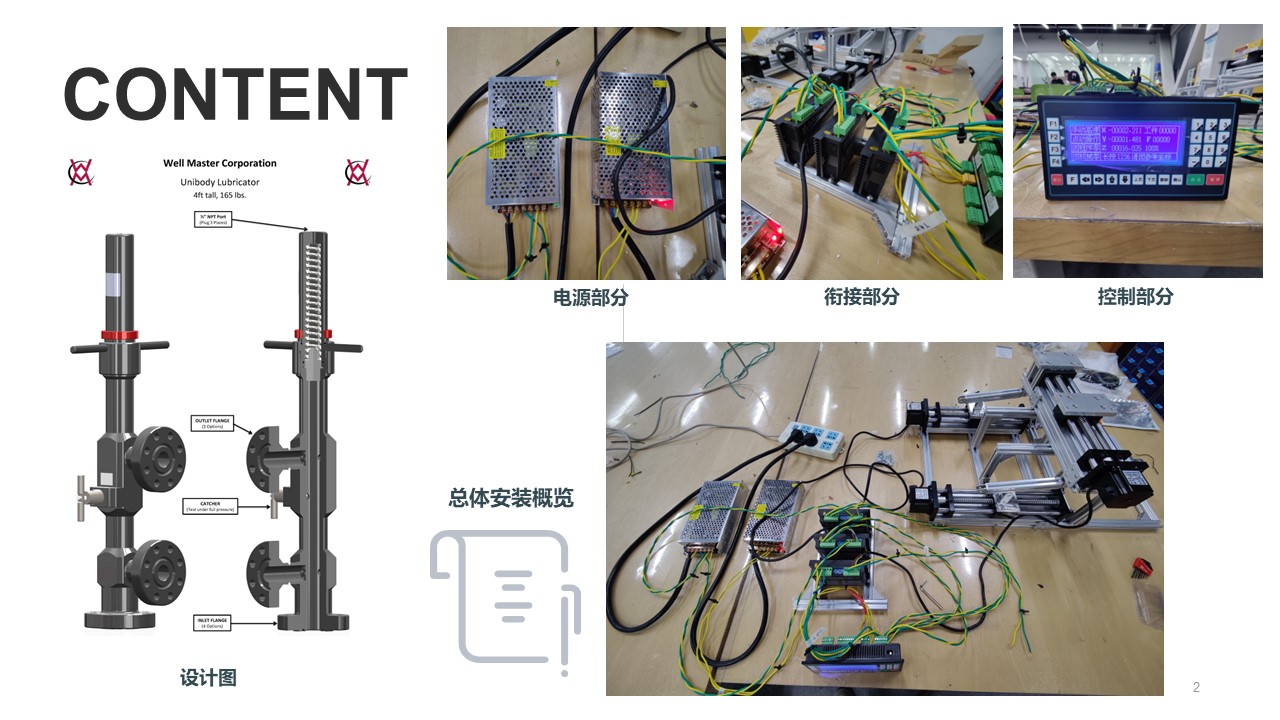

一款半自動化大尺寸潤滑器測量平臺。平臺由鋁型材進行搭建，有一個可移動的夾爪用于適應不同型號的潤滑器，同時安裝有由直線絲杠模組驅動的傾轉裝置，可實現對潤滑器側面及底部進行測量。同時，該平臺可外接工業相機視覺測量裝置，通過專門設計的軟件，可以實現潤滑器安裝到各數據測量和分析的半自動化操作。
