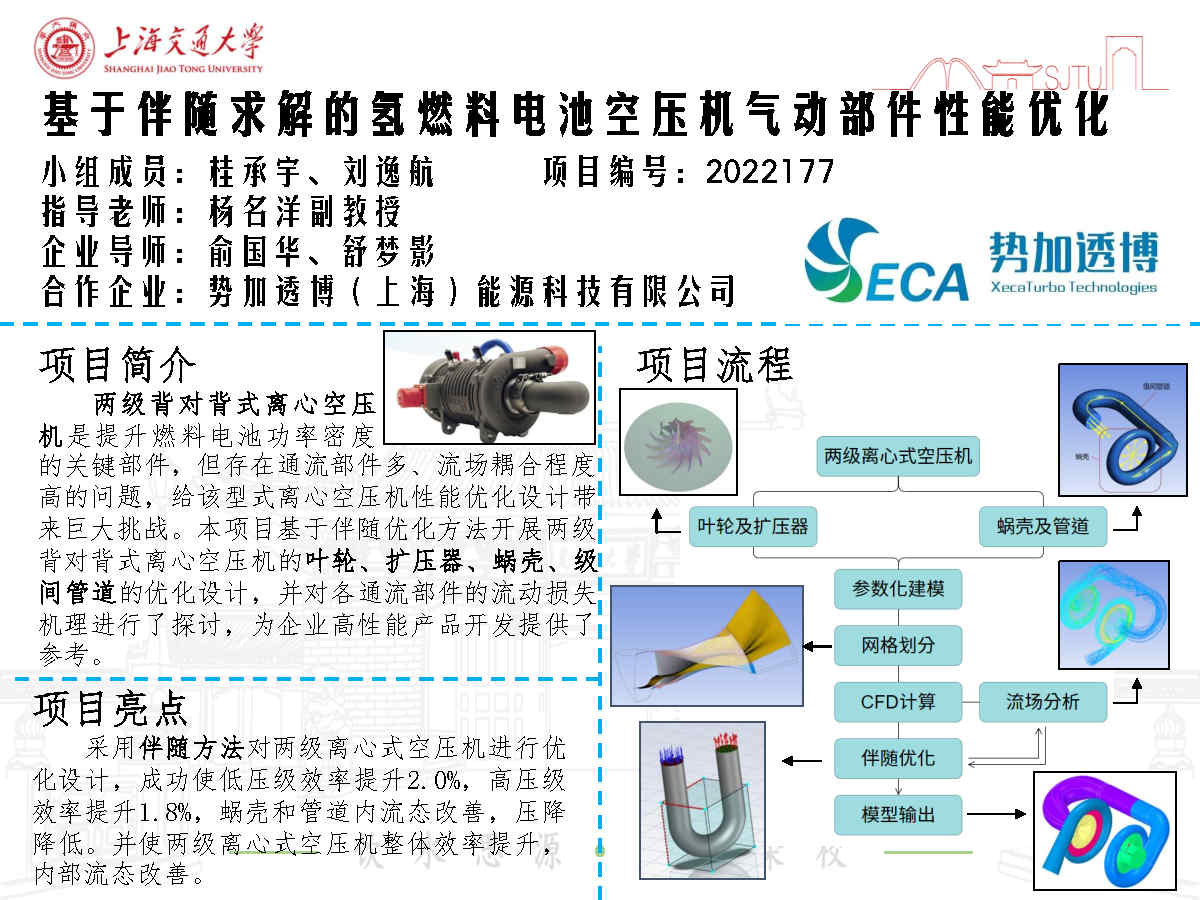

空壓機是氫燃料電池系統的關鍵部件，而電機直驅離心式壓氣機憑借其高效率等特點成為燃料電池系統的首選。為了克服軸向力和電機轉速限制問題，兩級背對背式離心壓縮機成為廣泛應用的一種布局形式。然而該型離心壓縮機存在兩個串聯的離心葉輪和蝸殼，以及較長的級間管道，部件之間性能相互影響，因而對設計提出了新的挑戰。本項目基于伴隨優化方法針對氫燃料電池一型背對背式兩級離心式空壓機的葉輪、擴壓器、蝸殼和級間管道等氣動部件開展優化設計。

對葉輪和擴壓器完成建模、網格劃分和CFD計算，分析內部流場，探究流動機理和影響效率的關鍵。再進行伴隨優化設計，完成對葉輪及擴壓器效率和壓比的提升，為今后的其他類似項目打下基礎和工程依據

對蝸殼及級間管道進行建模、網格劃分和CFD計算，研究氣流在管道中的流態，進行伴隨優化設計，完成對蝸殼及管道進出口壓降的降低和出口流態的均勻度提升，為蝸殼及管道優化提供經驗

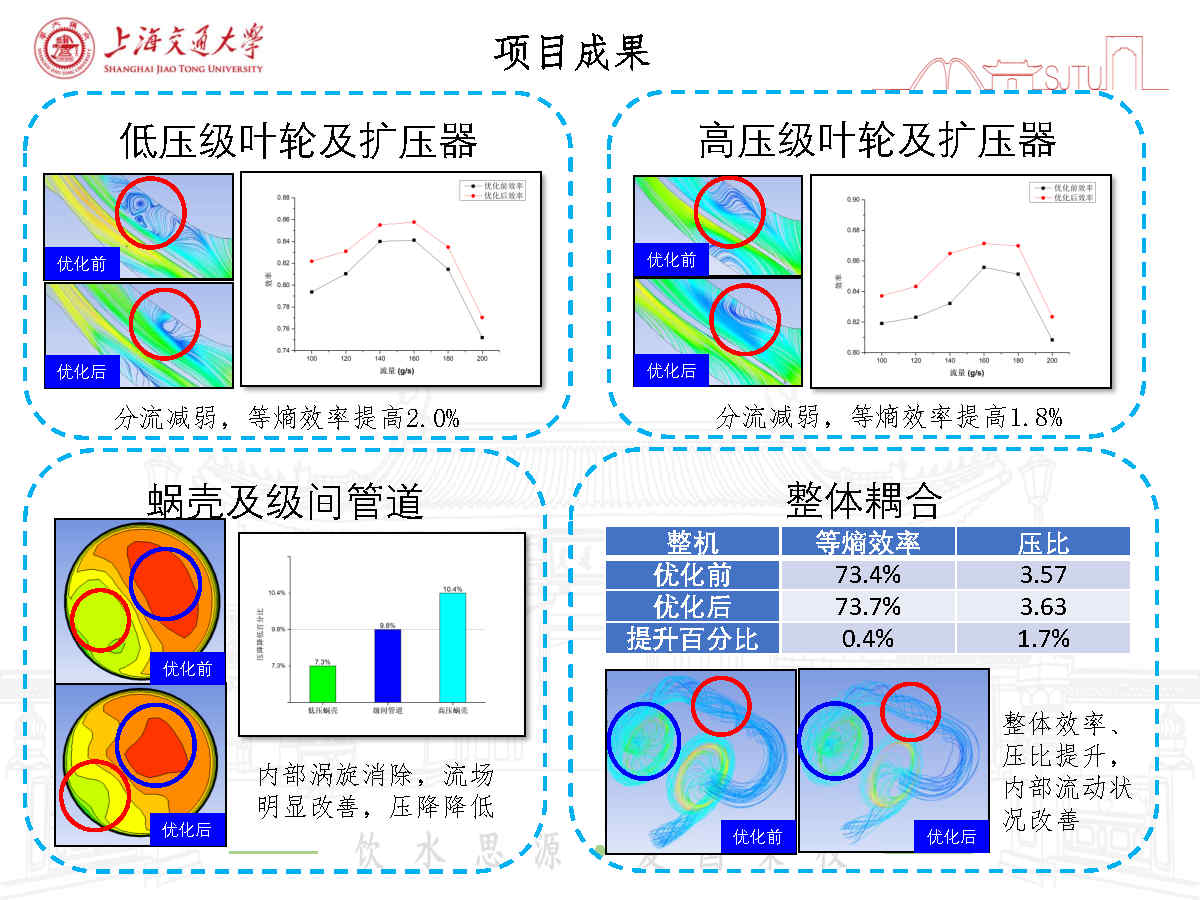

1、 完成了各氣動部件的仿真計算，得到了其性能曲線；

2、 進行了流場分析，得出影響葉輪效率的關鍵為葉輪中部葉片的大角度彎曲葉型和對應位置的大轉折流道會導致分離產生，同時葉頂間隙也會有泄漏生成；影響管道和蝸殼的流動因素主要為大轉折的流道帶來的二次流；

3、 完成了優化設計，使低壓級效率提升2.0%，高壓級效率提升1.8%，改善了管道和蝸殼內部的流態，其壓降的降低幅度達到了10%左右；

4、 進行了整體耦合計算，優化后效率提升了0.4%，壓比提升了1.7%，內部流態明顯改善。
