本項目設計一套自動上下料系統以實現新能源汽車齒輪中間軸高精度磨削自動化加工流程。該系統由磨齒機、工業機器人及其控制器、夾爪設備、上下料盤設備、清洗設備、車間安全設備和電器柜組成。自動上下料系統能夠?qū)崿F(xiàn)快速、大批量加工，節省人力成本，提高生產效率，并降低工人勞動強度。它具有高效率、高穩定性、結構簡單易于維護、適應不同產品的生產等優點。

自動上下料系統將能滿足快速且大批量加工節拍、節省人力成本、提高生產效率等要求。該系統必須具有高效率和高穩定性，結構簡單更易于維護，可以滿足不同種類產品的生產,可以很快幫助用戶進行產品結構的調整和擴大產能，并且可以大大降低產業工人的勞動強度。同時具有工作效率高，占地小等優點，能夠提高產線密度，減少占地成本。

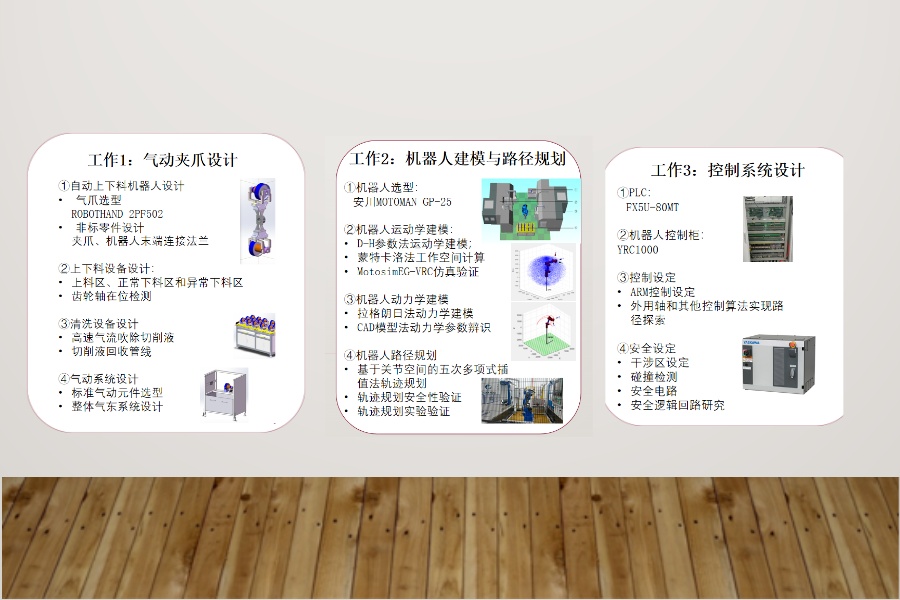

氣動夾爪方面，完成了氣爪設計和實物裝配，并且能夠按照預期運行，符合項目需求。此外，完成機器人自動上下料機器人系統的其他設備的設計于安裝，包含：上下料盤設備、清洗設備和其他防護設備。機器人建模與路徑規劃方面，完成了如下內容：（1）自動上下料關節機器人的選型，選用了安川MOTOMAN GP-25六軸機械臂，（2）完成了基于D-H參數法的運動學建模機器人，進行了基于蒙特卡洛法的工作空間計算，（3）在CAD模型法動力學參數辨識上，基于拉格朗日法完成了動力學建模，（4）實現基于關節空間的五次多項式插值法軌跡規劃，并進行了路徑規劃安全性驗證和實際運行測試。在控制系統設計方面完成了如下內容：（1）PLC選型，采用FX5U-80MT，（2）機器人控制柜選型，采用YRC1000，（3）控制設定，采用ARM控制設定，并且探討外用軸和其他控制算法實現路徑，（4）符合車間安全規范的設定，如：干涉區設定、碰撞檢測、安全電路和安全邏輯回路研究。
