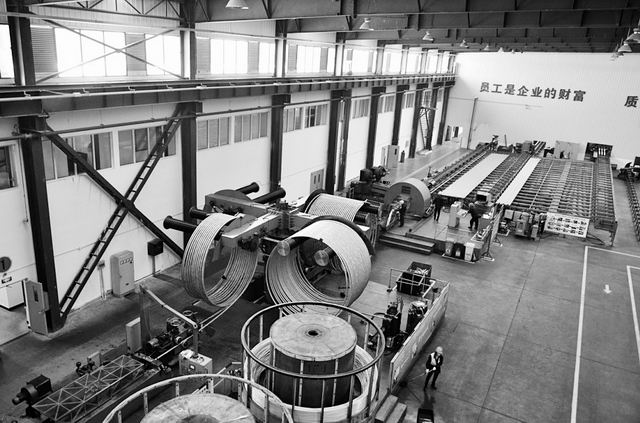

核心部件細徑薄壁換熱管生產線
中國空調器產能世界第一，但卻高度依賴于國際市場。面對來自全球的激烈競爭和嚴苛的環保要求，技術發展必須領先于《基加利修正案》等新的國際環保法規與標準的要求，才能避免產品出現斷崖式下降風險。在此背景下，新一代的環保空調器必須同時滿足零ODP（高臭氧消耗潛值）、低GWP（高溫室效應潛值）、高能效、低材料消耗的要求。
目前，采用零ODP和低GWP的可燃環保制冷劑、研發細徑薄壁管換熱器降低制冷劑充注量以保障安全，是國際公認的新一代環保空調器的發展方向。然而，開發新一代環保空調器面臨微細尺度傳熱理論不完善、能效提升困難、設計效率低、專用精密制造工藝裝備缺失等一系列基礎共性難題。對此，上海交通大學教授丁國良團隊以高校為牽頭單位，聯合空調行業多家企業及國家權威檢測機構，開展了一場跨越20年的校企聯合攻關，并取得豐碩成果。
在合作企業中，既有空調器行業龍頭企業、換熱管加工制造行業龍頭企業，又有精密加工裝備的制造企業。校企通過發揮各自優勢，在合作中先后創立了包含核心部件研制、整機結構創新、數字化高效設計、精密制造與安全生產的完整技術體系，使我國企業占領了新一代環保空調器研制的技術制高點，并取得了可觀的國際市場占有率。
一系列原創性技術突破
在攻克新一代環保空調器基礎共性問題的過程中，丁國良團隊通過理論創新和技術實踐，取得了一系列原創性技術突破。
比如，在環保空調器傳熱結構的設計中，丁國良介紹說，換熱器中通過微細結構強化傳熱是實現在低材料消耗下提升能效的必然方向，但采用微細結構又會面臨制冷劑側油膜堵塞、空氣側水橋堵塞導致的結構失效問題。
針對可能出現的問題，丁國良團隊從制冷劑側和空氣側做了機制和技術改進。在制冷劑側，團隊創建了細徑管內含油制冷劑相變發泡機制，同時開發了M形高效換熱微齒槽，可有效防止油膜堵塞，使制冷劑側性能提升30%以上；在空氣側，團隊揭示了管外翅片表面析濕機制，發現了可以避免水橋堵塞的翅片臨界開縫高度，并基于此開發了新型翅片結構，從而有效防止水橋堵塞，使空氣側性能提升25%以上。
據介紹，目前團隊與合作伙伴利用該技術，在全球首次實現了高環保強可燃R290制冷劑在空調器中安全可用。
破解新一代空調器
仿真與制造難題
在突破空調器基礎共性問題中，項目組采取了一系列機制及結構上的變革，這些變動使得新型空調器的制造成為擺在他們面前的又一難題。并且，高能效環保空調器的開發涉及眾多部件的最優匹配，而全套空調器的模具投入達上千萬元，反復制作實體樣機的開發模式代價極高。
丁國良說，要解決這一問題，可行的方向是開發基于仿真的數字化設計技術。但該技術長期沒有得到廣泛應用，原因是難以解決“模型精準”和“計算快速”兩大難題。
其中，導致模型難以精準的關鍵原因是，生產工藝差異的影響難以定量描述；導致制冷系統仿真慢的原因是大量非線性方程求數值解，一半以上的計算時間與制冷劑物性計算相關。
通過數學模型與智能模塊的結合，丁國良帶領項目組提出了基于模型的智能仿真技術、基礎理論與樣本實驗一體化等技術，使產品能效預測偏差從15%降到5%以內；提出了制冷劑物性的隱式擬合顯式求解技術，將計算速度提高了100倍以上。
丁國良告訴記者，團隊基于以上技術最終開發出了相應的數字化設計軟件，設計效率比國際同類軟件提升6倍，使單品研發費用降低60%、周期縮短約74%，總體技術達到國際領先水平。
此外，團隊針對原有工藝與裝備不能適用于采用細徑薄壁換熱管的空調器生產等問題，通過創新細徑薄壁換熱管規模化生產工藝、發明強制式無收縮脹管設備等，實現了全球最大規模的新一代環保空調器的安全生產，綜合制造水平優于國外。
產學研用結合助力環保空調器制造
技術、工藝準備就緒后，新一代環保空調器的生產很快提上日程。
2016年，由上海交通大學牽頭，聯合格力、美的、海爾等我國空調龍頭企業及部件供應商，建立了全球最大的空調器產學研合作平臺“制冷空調換熱器技術聯盟”，共同促進創新技術的產業化應用。
丁國良告訴記者，近3年來，產學研平臺在聯盟合作的基礎上，開發了四大系列/62.46萬噸細徑薄壁管，在全球市場占比60%以上；研發了252臺細徑管換熱器脹管設備，在國內市場占比80%以上；開發出157款/4962萬套新一代環保空調器，全球市場占比55%以上。同時在國內形成了從細徑換熱管到基于細徑管的換熱翅片、換熱器和空調器的完整產業鏈，實現了新一代環保空調器的大規模生產應用，產生了巨大的經濟效益和社會效益，具有廣闊應用前景。
目前，項目成果已在眾多國際知名企業得到推廣和應用。
中國輕工業聯合會組織專家鑒定認為項目系列成果“總體技術達到國際領先水平，促進了全球空調產業的技術進步”；中國制冷學會則評價道，這些產學研項目成果的取得“改變了我國制冷行業長期以‘跟隨’為主的發展模式”。
