近日，工程熱物理研究所林尚超副教授課題組在The Innovation Energy上發表題為“Giant-Thermopower Ionogels for Multifunctional Energy Harvesting through Molecularly Selective Ionic Pairing and Hydrogen Bonding”的論文，通過向離子凝膠中摻雜Na:TFSI以及PEG，實現了對選擇性離子配對與氫鍵的協同調控，制備的四元離子凝膠獲得了21.2 mV/K的巨熱電勢，由離子凝膠熱電腿組裝成的器件在熱傳感、低品位熱能回收和摩擦納米發電方面展現出了潛力。碩士研究生尹怡思和林尚超副教授為論文共同第一作者，林尚超副教授、趙長穎教授為共同通訊作者。
人類對傳統化石燃料的依賴仍將持續很長時間，然而化石燃料的利用效率普遍低于40%，因此大量的低品位熱能（T < 130℃）無法被直接利用。熱電技術可以直接將熱能轉化為電能，對可持續能源具有重要意義。近年來，離子凝膠基或水凝膠基離子熱電材料因其遠高于電子熱電材料的熱電勢以及具有高柔性、低成本等優勢而受到廣泛關注。研究選擇了一種常見的離子液體（IL）二元聚合物離子凝膠作為基底，該體系使用嵌段共聚物PVDF-HFP作為固體聚合物基質，離子液體 1-乙基-3-甲基咪唑雙(三氟甲基磺酰基)亞胺(EMIM:TFSI)作為電解質。之后在二元離子凝膠中加入Na:TFSI和PEG，分別引入庫侖相互作用和路易斯酸堿相互作用，最終在四元離子凝膠中得到了21.2 mV/K的巨熱電勢（圖一）。

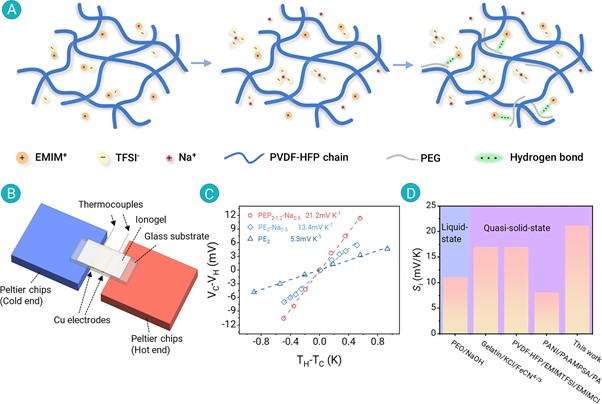

圖一：離子凝膠的示意圖及熱電勢 (a) 摻雜Na+和添加PEG后的三維離子凝膠網絡示意圖。(b) 平板型熱電勢測試設備示意圖。(c) PE2、PE2-Na0.5和PEP2-1.2-Na0.5離子凝膠的熱電勢。(d) 本工作與其他液態或準固態p型i-TE材料的最高熱電勢的對比圖。
Na+摻雜對離子熱電勢的增強可以通過陽離子和陰離子遷移率的差異來理解，Na+與TFSI-之間的庫侖相互作用較EMIM+與TFSI-之間的庫侖相互作用相比要強得多，因此體系中會趨向于形成更穩定的[Na:(TFSI)n]1-n離子對（圖二）。摻雜的Na+與TFSI-形成的離子對嚴重阻礙了TFSI-的熱輸運，從而擴大了EMIM+與TFSI-之間的遷移率差異，將PVDF-HFP/EMIM:TFSI/Na:TFSI三元離子凝膠的熱電勢提升至13.4 mV/K。

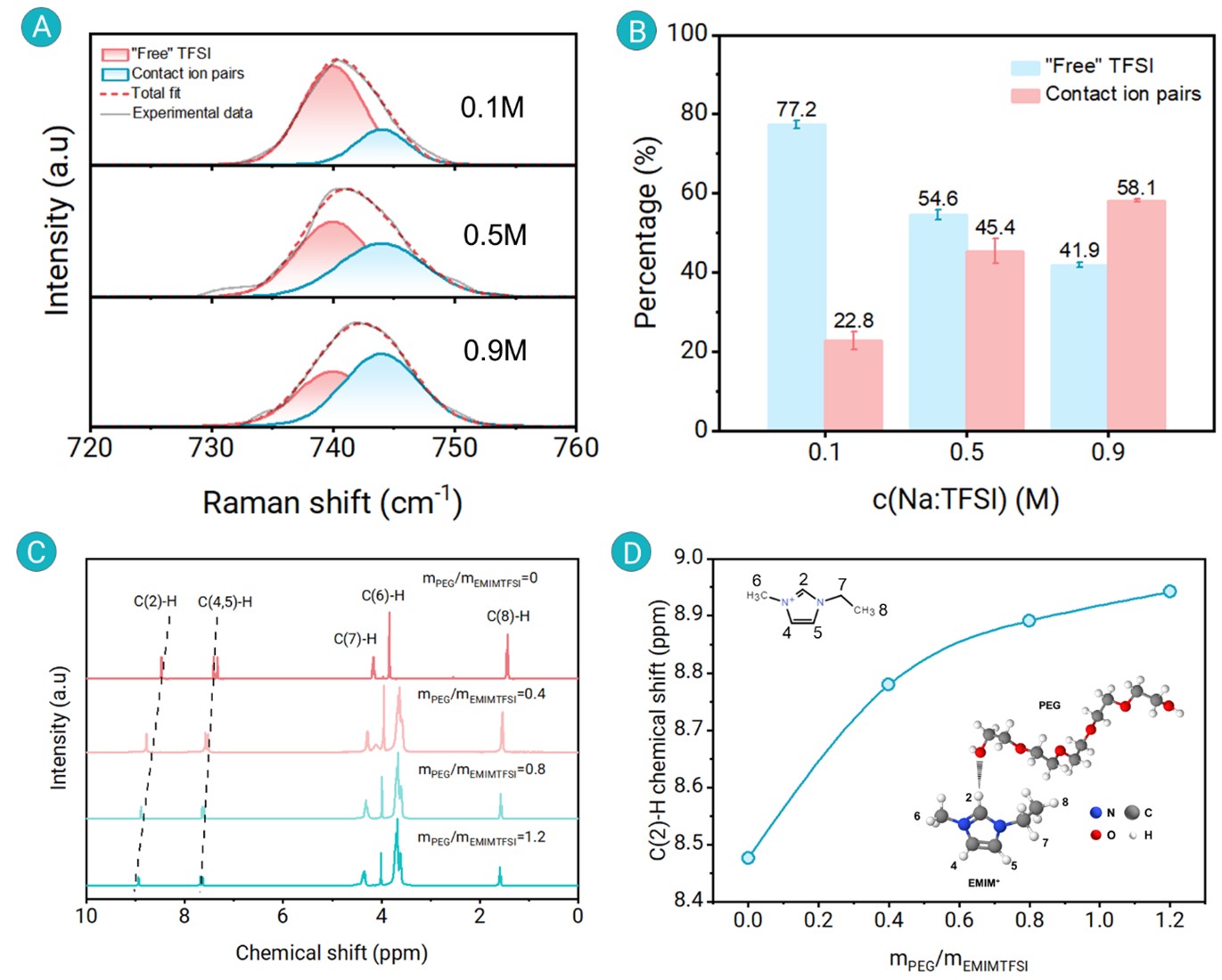

圖二：Na+摻雜以及PEG添加劑對離子凝膠熱電勢的影響機制
為了調節EMIM:TFSI與聚合物基體之間的相互作用，進一步放大陽離子和陰離子之間遷移率的差異，將低分子量（Mn=400 Da）聚乙二醇（PEG）加入到上述摻雜Na+的三元離子凝膠中。添加的PEG分子作為L(zhǎng)ewis堿，優先與陽離子相互作用。核磁共振1HNMR和拉曼Raman光譜結果驗證了PEG的羥基氧與EMIM+的酸性質子之間形成氫鍵，增大了EMIM+的輸運熱，進一步提升了熱電勢（圖二）。
研究展示了開發的離子凝膠在多功能能量收集方面的潛力，包括離子熱電超級電容器、高靈敏度熱傳感器和基于熱電離子凝膠的摩擦納米發電機等（圖三）。這項工作提供了庫侖相互作用以及路易斯酸堿相互作用在提升離子凝膠熱電性能方面的分子層面機理，也擴展了熱電離子凝膠在低品位能量收集和自供電電子設備中的應用。

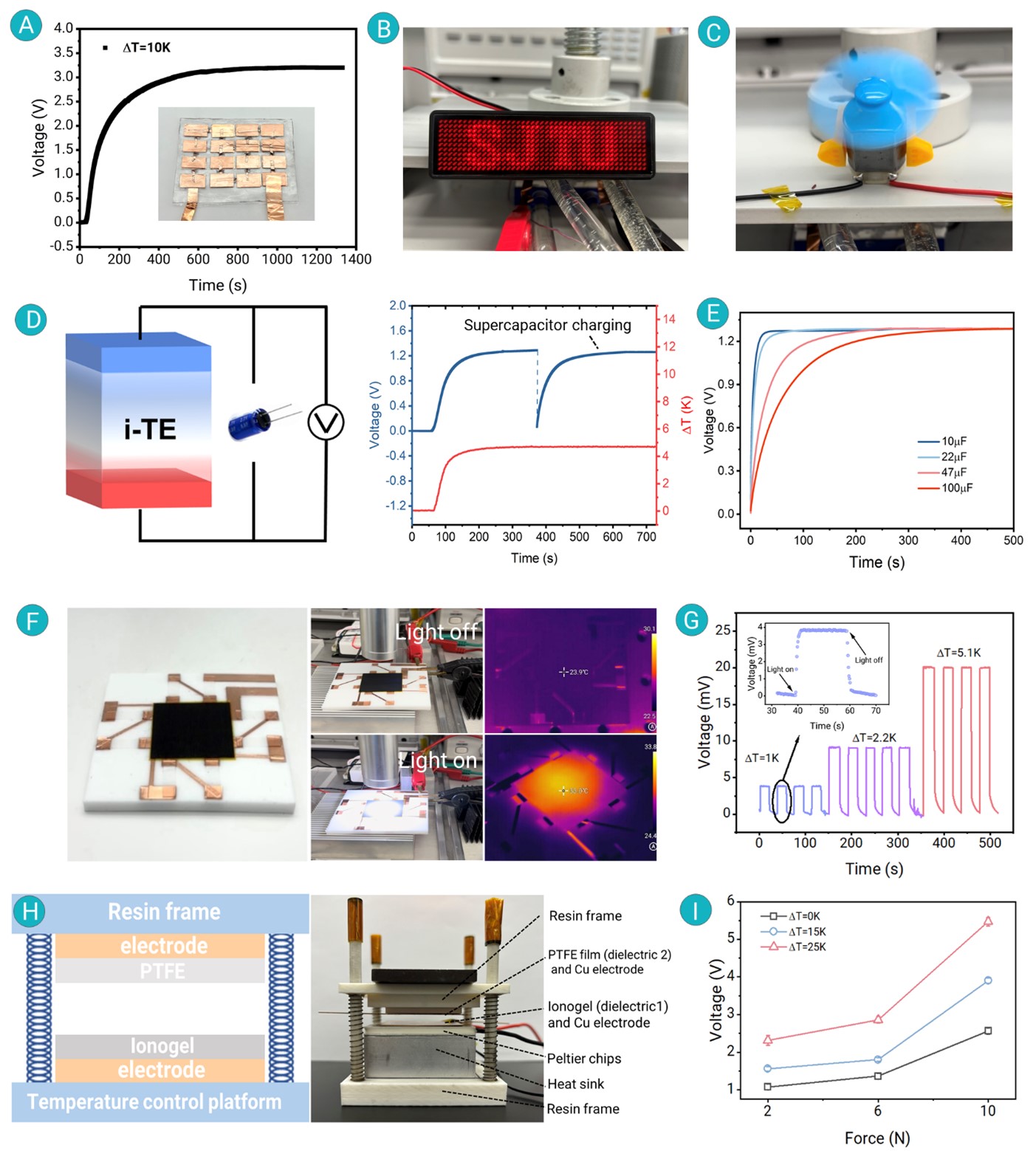

圖三：巨熱電勢離子凝膠的應用示例
林尚超副教授課題組致力于電子/離子熱電材料與器件、龐壓卡制冷與熱電池、熱化學儲熱與固態儲氫等研究。近年來作為第一作者或通訊作者在Advanced Functional Materials、Science Advances、Chemical Engineering Journal等國際期刊發表了一系列研究性論文。該研究工作得到了國家自然科學基金面上項目、國家自然科學基金重點國際合作項目等的資助。
論文鏈接：https://www.the-innovation.org/article/doi/10.59717/j.xinn-energy.2024.100048
