近日，上海交通大學機械與動力工程學院前瞻交叉研究中心的錢小石教授團隊在Joule期刊在線發表題為“Molecular interface regulation enables order-disorder synergy in electrocaloric nanocomposites”的研究論文。博士研究生韓東霖是論文第一作者，錢小石教授是通訊作者。
電卡效應來源于電偶極子熵變，往往需要材料偶極的混亂，然而熱導率的提升則依賴有序晶格結構，在一般的復合材料中同時實現高偶極無序度與高熱導率是較為矛盾的。針對這個問題，該研究通過一種復合材料界面調控的策略，將功能化的高導熱BNNS作為填料，通過點擊化學方法將SPTMS硅烷分子共價鏈接到電卡聚合物P(VDF-TrFE-CFE)分子鏈上，合成了BNNS-SPTMS-TP復合材料，增加了BNNS與聚合物鏈段的間距，避免了BNNS的高度有序結構對復合材料電卡效應的鉗制作用，在大幅提升聚合物的熱導率的同時維持了聚合物在低電場下的高熵變，實現了高熱導率有序排列與電卡高熵無序排列之間的協同調控。
電卡（Electrocaloric，EC）制冷能夠直接高效利用電能，易于實現高COP和低TEWI。EC聚合物材料憑借其柔性、自修復、低成本等優點受到學術界的廣泛關注。然而，低熱導率是掣肘EC聚合物應用的關鍵問題。在聚合物中添加高熱導率納米填料是改善其熱導率的有效手段。在這項工作中，為了避免填料的EC效應對聚合物性能帶來的干擾，錢小石教授團隊將電學惰性的BNNS作為填料，摻雜至P(VDF-TrFE-CFE)三元共聚物（terpolymer），并通過界面調控合成了BNNS-SPTMS-TP，這種材料兼具高熱導率、高熵變、寬工作溫度窗口、高擊穿場和高機械模量等特性，有效提高了EC制冷器件的制冷功率密度和溫寬，為EC制冷器件的設計提供了便利。
團隊以該復合材料為制冷核心制備了電卡制冷器件，其中高分子復合材料在系統熱沉與熱源之間形成布雷頓循環。在相同材料厚度的條件下，更高的熱導率能有效縮短熱傳遞時間，進而輸出更大的制冷量和COP。器件實際運行結果表明，簡單地將BNNS與terpolymer摻雜雖然可以有效提高熱導率，但得到的BNNS/TP電致熵變顯著惡化，這再次指出了高導熱率要求的結構有序性和高電致熵變要求的極性無序性之間存在矛盾。作者利用SPTMS分子限制將BNNS與弛豫鐵電高分子交聯，撐開了并限制了BNNS和聚合物鏈之間的空間，讓有序結構與無序結構各司其職，同時實現了材料的大電卡熵變和高熱導率。

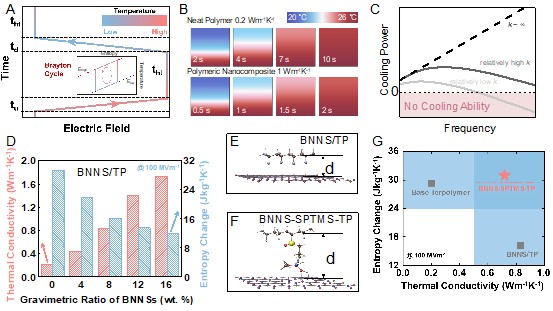

圖1：EC制冷器件的熱力學循環、傳熱過程、制冷功率分析及EC聚合物的熱導率和電致熵變調控
在100MV/m的電場下，terpolymer的熵變?yōu)?9 J/kgK，而BNNS/TP的熵變降低至16 J/kgK，BNNS-SPTMS-TP的熵變增加至31 J/kgK。SAXS的表征結果合理解釋了這一現象。BNNS/TP在32 nm和16 nm附近出現了明顯的長程序峰，而BNNS-SPTMS-TP的峰值相比terpolymer更弱。DFT計算結果一方面佐證了SAXS數據，另一方面說明BNNS-SPTMS-TP的相變能壘更低。進一步地，在原位WAXD測試中發現BNNS-SPTMS-TP的相轉變比例更大，結晶晶粒尺寸更小。

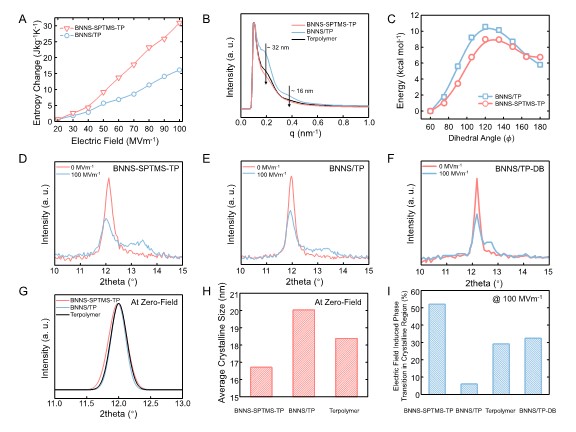

圖2：基于X射線的聚合物相變和結構分析
通過介電性能表征發現，由于相同電場下BNNS-SPTMS-TP的極化強度更低，其介電損耗大幅下降。在不同溫度和頻率下對聚合物的介電常數進行測試，發現BNNS-SPTMS-TP的介電常數更低。高熵變與低極化說明BNNS-SPTMS-TP的beta系數更大，即更符合極化高熵體系的要求。進一步地，不同溫度下的熵變測試結果表明，BNNS-SPTMS-TP能在更寬的溫度區間內維持高熵變性能。

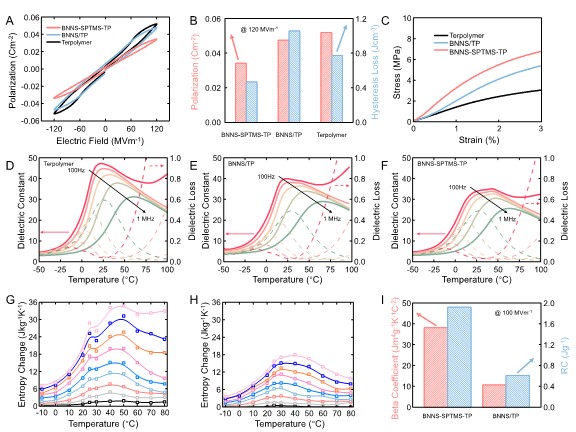

圖3：聚合物介電性能與制冷性能分析與對比
在薄膜EC制冷器件中，由于BNNS-SPTMS-TP兼具高導熱性和高熵變特性，與簡單混合的BNNS/TP和terpolymer相比，使用BNNS-SPTES-TP的器件具有更大的制冷功率密度。

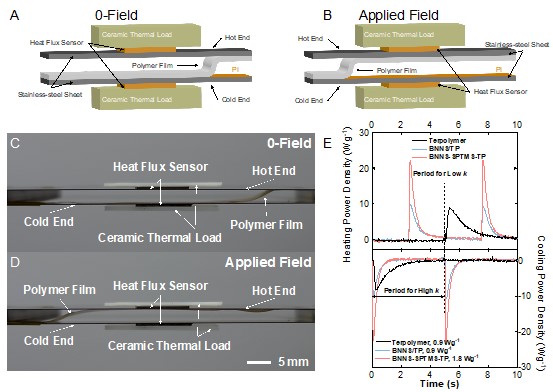

圖4：使用不同聚合物材料的制冷器件熱流信號測試
團隊設計了基于電卡主動回熱（AER）循環的制冷系統。在AER循環中，通過使用多物理場有限元分析平臺，分別對器件在絕熱Neumann條件下的溫度跨度和Dirichlet條件下的制冷功率密度（CPD）及COP進行分析。BNNS-SPTMS-TP可以在更高的頻率下充分完成熱量交換，具有最高的溫度跨度，優勢更加明顯。在1 Hz下，使用BNNS-SPTMS-TP的器件溫跨達到了50 K，terpolymer為36.5 K，而BNNS/TP只有26 K。使用BNNS-SPTMS-TP的器件在4 Hz頻率下的CPD達到了5.23 W/g，而terpolymer只有2.90 W/g。BNNS/TP難以維持10 K的溫度跨度，它在1 Hz時只有0.77 W/g的峰值CPD，并且在3 Hz后無法提供有效的制冷功率。

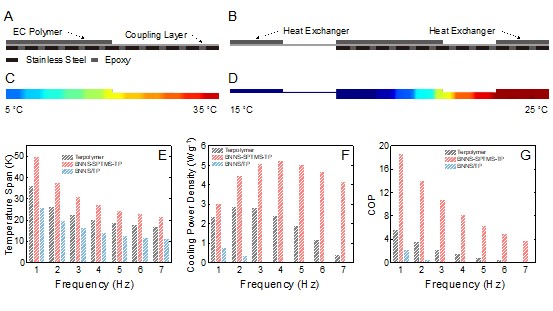

圖5：使用不同聚合物材料的AER器件制冷性能仿真分析
為了從熱力學、傳熱學、制造工藝和電學穩定性等多個角度綜合評價EC復合材料，該工作進一步提出了電卡復合材料質量因子（EPCQ）。EPCQ綜合考慮了材料的熵變、溫變、擊穿特性、填料比例、密度以及損耗等物理參數，是一種綜合評價電卡復合材料的優值。
此項研究工作得到了國家重點研發計劃“變革性技術關鍵科學問題”重點專項、國家自然科學基金項目、上海市自然科學基金項目、機械系統與振動國家重點實驗室項目、上海交通大學“深藍計劃”面上項目和“重點前瞻布局基金”項目以及常州市領軍人才計劃等的支持。上海同步輻射光源BL19U2和BL16B1線站、上海交通大學學生創新中心和分析測試中心提供了表征技術支持。
