近日，上海交通大學機械與動力工程學院張文明教授團隊與同濟大學航空航天與力學學院李汶柏研究員合作研究，在Nature Communications上發表“Self-vectoring electromagnetic soft robots with high operational dimensionality”文章，提出了一種自矢量電磁軟體機器人的新概念，構筑了完整的基于內嵌微流道彈性體和可重構液態金屬線圈的軟電磁驅動器實施方案，發展了基于洛倫茲力和矢量合成原理的高維度驅控的新方法，實現了軟電磁機器人中任意子域模塊的即時主動和可選擇性驅控，解決了通過有限數量驅動器實現軟體機器人的高效可重編程高維變形，以及多模式運動、轉換的難題，為開發媲美自然界生物體的高靈活度和高集成度的軟體機器人系統提供了更多可能性。上海交通大學博士生陳虎越、同濟大學李汶柏研究員為共同第一作者，張文明教授和李汶柏研究員為共同通訊作者。

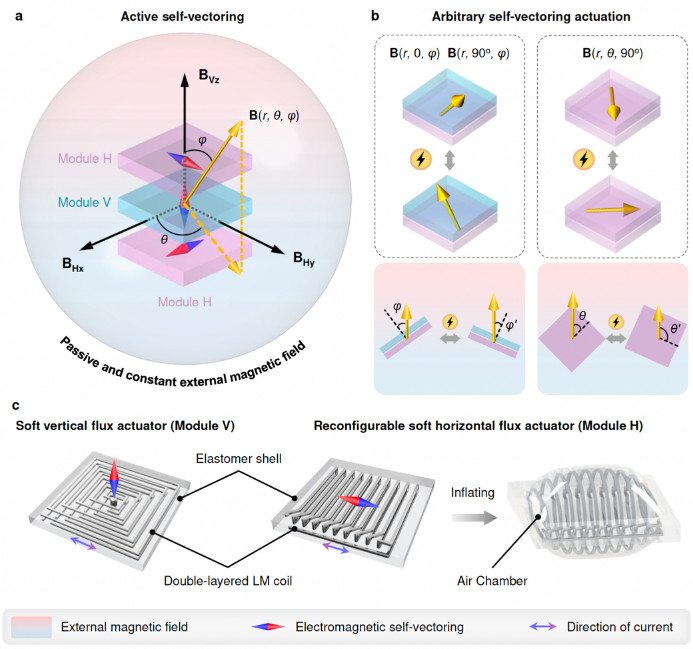

圖1 主動自矢量軟體電磁驅動模塊設計和靜磁場下的自矢量高維驅控原理
受生物系統啟發的軟機器人具有卓越的靈活性、適應性和安全性，在搜索救援、野外探索、人機交互和生物醫學應用方面顯示出巨大潛力。軟材料和結構在理論上能賦予傳統剛性機器人難以企及的無限自由度和靈活性，然而實際實施中受限于驅動機理和結構設計，更豐富的變形和更靈巧的運動，不可避免地需要更多數量的軟驅動器和龐大復雜的控制系統。盡管相關學者已經開發出了流體驅動、電驅動、磁驅動、光驅動等多種軟驅動器，但它們在軟體機器人系統中的集成水平和驅動能力仍然與生物系統相差甚遠。近些年通過嵌入預編程的磁性顆粒構筑的小尺度磁控軟體機器人，展現出了更佳的靈活性和操控性。然而，無論是通過永磁鐵、電磁鐵，或者亥姆霍茲線圈控制外磁場進行的操控，在控制系統構成和操縱實施上都操作復雜、成本高昂，且現有的磁軟體機器人的加熱式重新編程方法速度慢、耗能高、無法實現原位定制。如何通過有限數量的驅動器和簡易的控制方案，實現軟體機器人的高效高維可重編程驅控目前仍然面臨較大的挑戰。
圖2 自矢量驅控實現的高維可重編程形狀變形和敏捷滾動運動
研究團隊利用嵌入的液態金屬制造出可重構的兩類典型的軟電磁線圈，即具有垂直電磁矢量的平面螺旋線圈和具有水平電磁矢量的三維可重構螺線管線圈。通過不同重構策略將兩類基本模塊復合疊加，實現了三維空間內任意方向的矢量合成。模塊化的“自矢量機器人”通過簡單的電流控制即可實現即時高效的可重新編程、獨立的子域驅動和全方向的矢量操控，通過最少數量的驅動器展示了更高維度的變形和運動。研究分別實現了單驅動器和單路控制信號的適應復雜地形的連續翻滾和雙向翻滾運動，以及兩個驅動器和兩路控制信號控制的全向翻滾運動和平面全向定位操控；展示了無需復雜多源控制和輔助設備，而僅通過兩路電流信號控制的高維可重編程形狀變形；另外實現了仿蠕蟲的雙向爬行和轉向，以及翻滾、全向爬行及原位旋轉等運動，并且展示了集成控制系統的無拖纜水面游動和自帶磁鐵的水下游動。“自矢量”策略將為人機交互、醫療應用、主動超材料等領域帶來新的啟發。
該研究工作得到了國家自然科學基金，上海市“科技創新行動計劃”，上海市揚帆計劃和同濟大學中央高校基礎研究項目的資助。
論文鏈接：https://www.nature.com/articles/s41467-023-35848-y
