上海市科學技術獎勵大會昨天上午（5月26日）舉行，隆重表彰為國家、為上海科技事業和現代化建設作出突出貢獻的科技工作者。上海交通大學共有39項第一完成單位成果（人）獲得表彰，其中特等獎1項，一等獎27項，醫學院附屬第九人民醫院鄒多宏教授榮獲青年科技杰出貢獻獎，獲獎總數和一等獎數雙雙蟬聯上海市首位，一等獎獲獎數創學校歷史最好成績。

走近技術發明獎特等獎：勇立時代潮頭、勇攀科技高峰

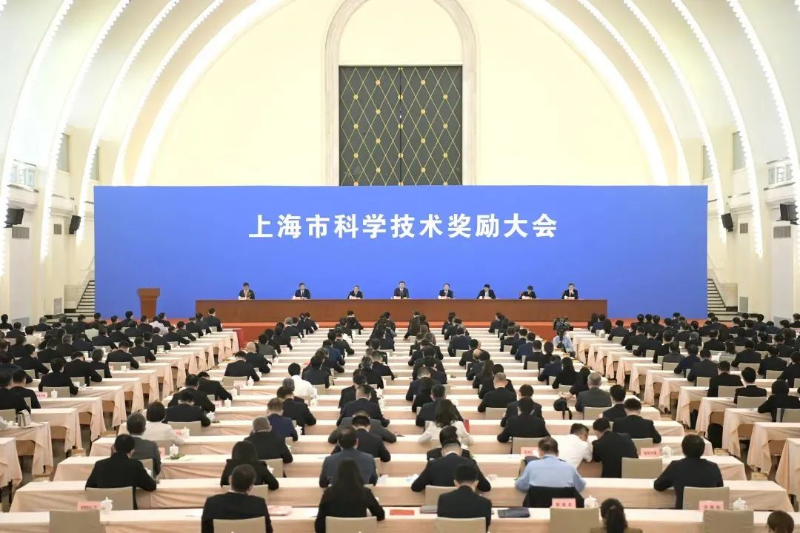

王宇晗教授在上海市科學技術獎勵大會現場

在39項獲獎成果中，交大機械與動力工程學院王宇晗教授牽頭完成的項目“航空航天大型曲面蒙皮/箱底雙五軸鏡像銑削技術與裝備”斬獲技術發明獎特等獎。

王宇晗教授團隊

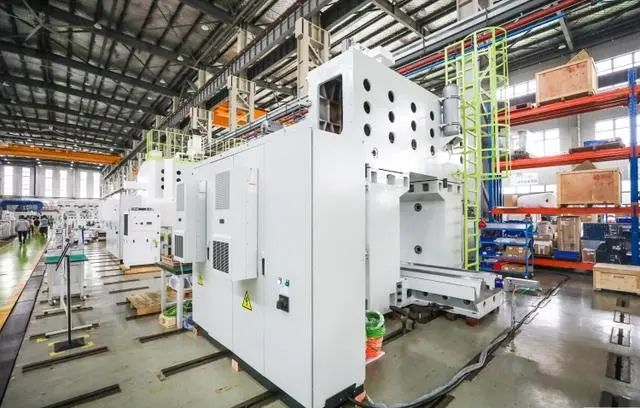

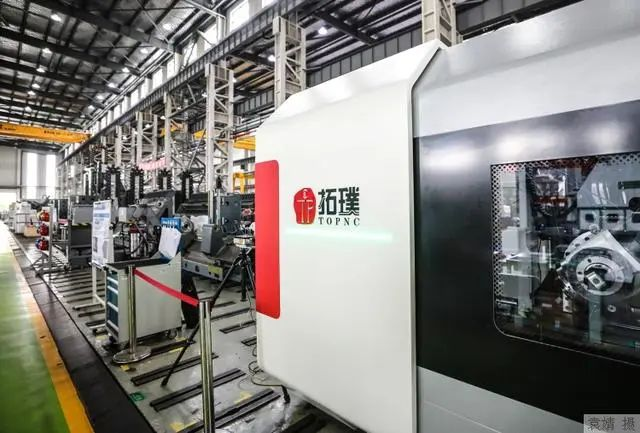

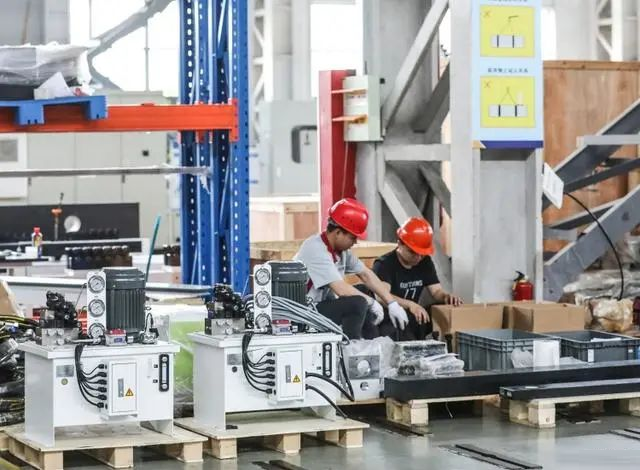

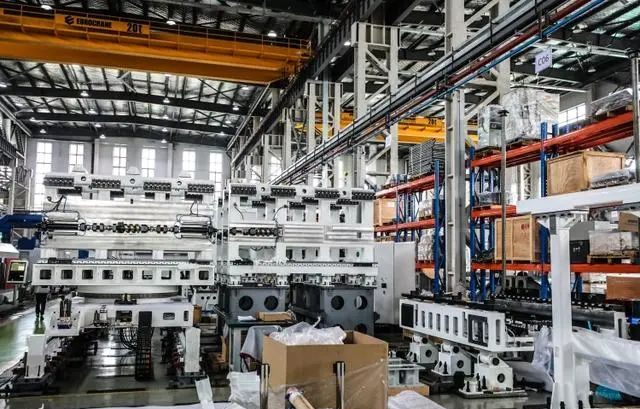

上海拓璞生產車間

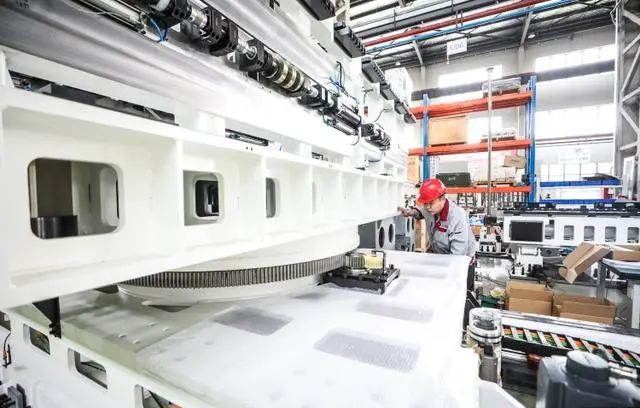

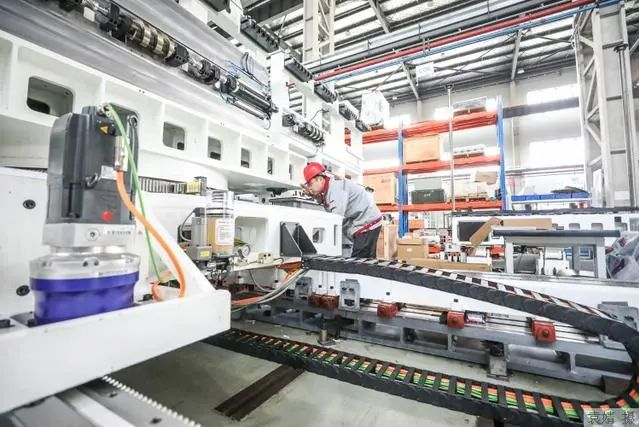

上海光華路888號的重裝廠房內，轟鳴的機器日夜不停地運轉著。這里組裝的通用型五軸聯動車銑復合加工機床，預計今年銷售將突破百臺。它的出現，有望給中國裝備制造業帶來翻天覆地的變化。


研發這款工業機床的上海拓璞數控科技股份有限公司，由上海交通大學機械與工程學院教授王宇晗等五位畢業于上海交大的博士共同創立。16年來，他們跨越從實驗室到市場的鴻溝，發明了大型柔性零件的精密加工方法——鏡像銑，解決了飛機和火箭超大超薄柔性曲面的綠色高精高效加工難題。

鏡像銑作為一款數控機床，是高端工業母機的典型代表，用于解決航空航天大型柔性曲面零件的加工難題。在拓璞數控突破之前，全球僅有兩個研究團隊掌握這一技術，并對我國實施技術封鎖。拓璞公司研制的全球尺寸最大的12米臥式雙五軸鏡像銑裝備，將空間精度比國際最高水平提升了一倍。鏡像銑技術及裝備的突破，不僅有力支撐了我國大飛機和空間探索事業的發展，更對中國制造走向高端意義重大。

昨天（5月26日），這項由上海交通大學牽頭，上海拓璞數控科技股份有限公司、上海飛機制造有限公司、上海航天設備制造總廠有限公司、天津航天長征火箭制造有限公司和成都飛機工業（集團）有限責任公司共同完成的“航空航天大型曲面蒙皮/箱底雙五軸鏡像銑削技術與裝備”項目，被授予2022年度上海市技術發明獎特等獎。

精確控制“針”和“頂針”：巧解飛機制造中的“雞蛋殼難題”

為什么說大飛機制造難？不妨從一塊金屬蒙皮說起。

機械加工行業流傳著這樣一句話：“硬的不怕，就怕軟的”。零件越硬，越是可以用銑削的方法把它加工出來，如果要加工的是怕雕、怕鑿、怕碰的“雞蛋殼”呢？

包裹在飛機骨架外部的蒙皮，是決定飛機疲勞壽命的主承載零件，占機身總面積的80%、總重量的21%。雖然從外表看只是一塊金屬薄皮，卻有10層厚度，最薄處跟雞蛋殼差不多。

由于飛機對重量有嚴格要求，因此蒙皮也必須在保證強度的情況下盡量“減重”。飛機蒙皮在加工過程中的動態變形高達壁厚精度的60倍，極易出現壁厚不均、銑穿扎洞等問題。

長期以來，蒙皮薄壁件的制造方法為化學腐蝕銑，即用化學試劑腐蝕掉多余的金屬。這種工藝工序流程長，會排放大量廢液廢氣，影響工人身體健康，由此加工的產品精度低、制造周期長、表面質量差。

鏡像銑是解決柔性薄壁蒙皮類零件精密制造的最新技術。何謂鏡像銑？會針線活的人應該知道，當針線穿過柔軟的布匹后，需要用戴在手指上的頂針提供支撐力。鏡像銑就相當于一面用針在蒙皮上雕刻，一面由頂針提供小范圍支撐。蒙皮兩側的設備互相對應，協同行動，如同鏡像。

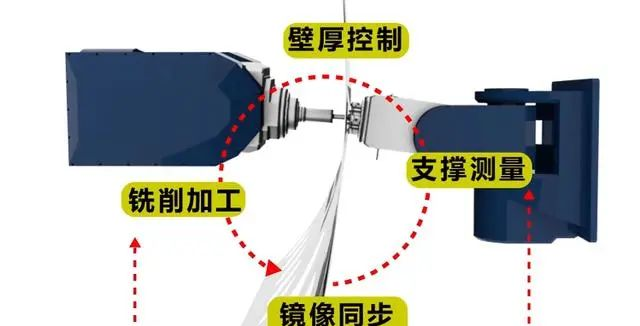

雙五軸鏡像銑削原理

既然技術思想與針線活如出一轍，那么難點在哪兒呢？王宇晗說了兩個簡單的詞：精度和控制。

在精度上，拓璞團隊挑戰了數控機床領域最高自由度——五軸。在空間中，三個直線軸和兩個旋轉軸理論上可以定位任一坐標，這也意味著五軸機床能加工出任意形狀的零部件。又因?yàn)檫@是一臺鏡像銑設備，說是五軸，實際上是雙五軸，而且加工范圍超過50m3（上標），在如此超大的空間內，五軸聯動的空間精度要求較常規機床提升十倍以上。

一個案例可以說明五軸鏡像銑對精度要求到了什么地步。2019年，拓璞公司在臨時租借的場地中裝備的機床加工產品始終無法合格，工人們急得團團轉。公司制造專家鐘磊博士和制造部經理陳玉龍連夜趕赴現場，可半夜測量的結果竟然全部合格了。直到清晨，大家對著激光干涉儀的數據思考時，一輛汽車的鳴笛聲打破了沉寂，大家這才恍然大悟。原來問題出在廠房旁邊的公路上，車輛經過造成的振動被設備上側的X軸放大，導致定位誤差波動。

在控制上，以鏡像關系存在的“針”和“頂針”需要在高速運轉下保持完全一致的行動。由于蒙皮只有雞蛋殼般厚，如果一側用力而另一側沒有頂住，結果就會是一個窟窿。

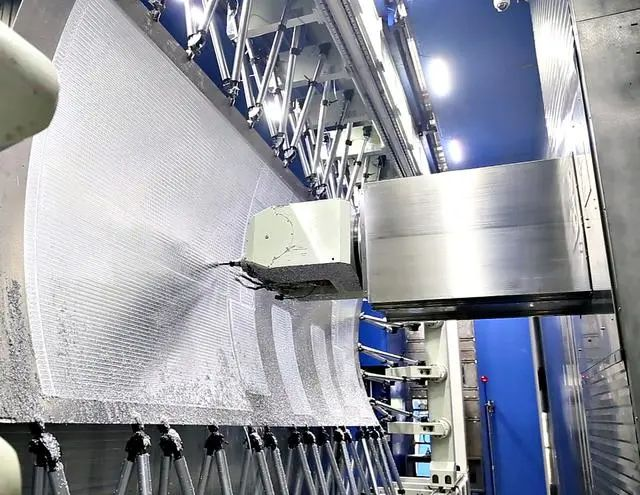

蒙皮鏡像銑削加工

這樣的情況在研發早期經常發生。2018年，王宇晗和畢慶貞正在開會分析工件銑穿的原因，會開到一半，樓下工人就跑來報告，剛才鏡像銑又把工件銑穿了兩次。“鏡像銑對控制的苛刻程度，就好比要求足球場上奔跑的兩名運動員腳下的足球運動軌跡完全一致。”王宇晗說。

經過團隊艱苦研發，終于解決了鏡像銑的復雜控制可靠性問題，銑穿工件的“事故”從幾乎每天發生減少到三年都未碰到，大大提升了鏡像銑機床應用的可行性，用戶終于可以放心地使用鏡像銑機床加工貴重工件了。

三個月“燒”完1500萬首筆融資：“窮博士”創業迎來政府支持

2007年，王宇晗等五位畢業于上海交大機械專業及管理學專業的博士創建了拓璞數控公司。之所以有了開公司的沖動，王宇晗說，是因?yàn)楫?dāng)時覺得五軸機床這個產品距離突破就差“臨門一腳”，大家一心想把產品做出來。

懷揣著一腔熱情的博士們沒有等來期待中的“臨門一腳”，反而率先品嘗到了被市場“退貨”的苦酒。雪上加霜的是，僅僅三個月，他們就“燒”光了第一次在資本市場上融到的1500萬元，公司發展舉步維艱。

2008年春節，給工人發完工資后，幾位創始人的口袋里所剩無幾，連一張回家的火車票都買不起。工廠會議室里，坐著各地前來“討債”的供應商。

其實，就產品質量來說，被退貨的產品完全符合各項指標，但因五軸機床需要大量切屑液沖走銑削過程中產生的金屬廢料，產品有微小的漏水也會被客戶退貨。王宇晗感慨：“打磨出一個被市場接受的可靠產品，其投入甚至是核心技術突破的10倍！”

好在，比起微米級別的精確控制，“漏水”只是團隊初戰市場遇到的小問題，這更讓博士們意識到搞產品和搞科研的極大不同。脫去“書生氣”后，他們很快推出大飛機自動鉆鉚設備、五軸聯動數控機床等近10項國內領先的高端裝備核心技術產品。

2012年，拓璞實現財務收支平衡，高速發展的公司對場地有了更多要求。而高端制造裝備加工所需的高標準重裝大廠房，不是“窮博士”能負擔得起的。為了尋找創業場地，他們跑了上海許多地方，也到過外地考察。這一舉動引起了政府相關部門的關注。

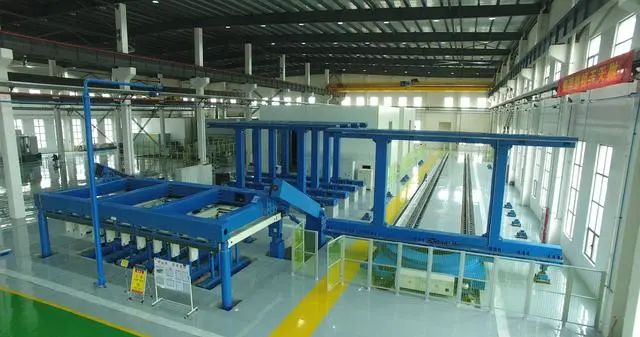

鏡像銑生產線

為了加快這一高端制造數控裝備項目的落地，市經信委啟動了重大技術裝備研制專項。2012年6月，市領導前往拓璞公司調研。同年9月，市科委撥款，在公司籌建“上海特種數控裝備及工藝工程技術研究中心”，并啟動重大科技攻關項目。閔行區科委也給予其重點項目支持。

很快，占地1.8萬平方米、總投資2億元的一座現代化高標準重裝廠房，在光華路888號的莘莊工業區內拔地而起。拓璞團隊只花了200萬元就實現“拎包入住”，且被告知三年內免付租金。畢慶貞說：“這對初創團隊非常重要，因?yàn)橐婚_始公司的研發費用占總支出的30%以上，至今仍保持著20%的占比。”入駐“新家”后僅一年，拓璞就拿到1.9億元的市場訂單，形勢喜人。

壯士斷腕砍掉90%產品線：深耕關鍵技術叩開高端機床市場大門

2019年，拓璞數控員工隊伍從120人擴容至480多人，公司推出了精密機械傳動、開放式高檔數控系統和先進制造工藝三大技術平臺，同時運行的產品線達100多個。

然而，危機卻暗藏其中。“我們一直秉持‘不在現場就沒有發言權’的原則，要求管理人員長期駐扎一線，但隨著產品線增多，有經驗的管理人員慢慢不夠用了，新培養的管理人員有時無法敏銳地解決現場問題。慢慢地，延期交貨現象越來越多，產品口碑也在下滑，最后竟遭遇了管理體系的崩潰。”回憶那一段經歷，王宇晗無比痛心。

危機時刻，拓璞團隊以壯士斷腕的決心砍掉了占比高達90%的非標產品線，重建流程化管理體系，重申“不到現場就沒有發言權”。在公司的產品綜合手冊里，他們把“兩小時內響應，24小時到達客戶現場”作為開卷第一條。

2021年是臥式航空鏡像銑規模化應用的開始。由于客戶應用工況特殊，其核心厚度指標較常規提升五倍以上，在面積-厚度比高達800萬的薄壁零件上，這是一項難度系數呈幾何級增加的挑戰。

55歲的王宇晗帶領團隊駐扎現場，連續兩個月與項目團隊一起奮戰至凌晨兩點。11月初的某個凌晨一點，設備在加工蒙皮的過程中突然出現控制異常，王宇晗在觀察后迅速作出判斷：原來是新定制的聚晶金剛石刀具質量不穩定，更換新刀具后，加工質量馬上穩定下來。

“這段經歷提醒我們，做企業一定要專注于自己的專業方向，不要看到哪個東西賺錢了就去做。只有不忘初心，在一個地方深扎下去，才可能結出更大的果實。”王宇晗說。

擁有核心技術的硬科技產品終于響當當?shù)剡甸_了市場大門。拓璞團隊的鏡像銑設備研制成功后，一舉占據全部鏡像銑裝備市場。在鏡像銑設備中，12臺交付給了飛機蒙皮生產線。新工藝引進后，原先需要20多道工序、應用數十種化學藥劑的流水線，如今可由鏡像銑機床一次完成。中國工程院院士、C919總設計師吳光輝對此豎起了大拇指。他認為，鏡像銑技術為國產大飛機的研制與批量生產提供了關鍵支撐。要知道，一張蒙皮的價值達200多萬元，而一架大飛機上有200多張這樣的蒙皮。

2021年前，鏡像銑制造的火箭箱底只應用于少數型號上。隨著鏡像銑箱底數倍于傳統化銑工藝的承壓能力得到認可，拓璞公司接到的鏡像銑箱底制造訂單也開始爆發式增長，有望成為公司未來的增長點。

從基礎研究出發：做一家闖蕩高端裝備“無人區”的偉大公司

如果讓王宇晗傳授一項創業成功的關鍵秘訣，他的答案始終不變，就是基礎研究。“基礎研究是一切的起點。”他說，“鏡像銑的最大突破是基礎理論的突破，我們的論文都作為機械學科國際頂刊《國際機床與制造雜志》（IJMTM）的封面文章發表。這些都得益于上海交大的學科優勢、多領域人才優勢，有了交大學術團隊的支持，才能實現我們技術上的突破。”

航空航天大型曲面蒙皮/箱底雙五軸鏡像銑削技術與裝備

團隊在大量算法嘗試與驗證的基礎上，發明了針對柔性零件的鏡像銑柔性編程加工工藝方法，創造性地提出了基于測地線導數解析計算的曲面等距映射匹配方法，匹配精度較剛性工件匹配方法提高10倍，實現了柔性曲面零件上輪廓的精確加工。

對于未來，拓璞的目標清晰而堅定——堅持自主創新，闖蕩巨頭林立的全球高端裝備制造業市場，在中國高端裝備“無人區”中創造一家偉大的公司，而不僅僅是做一家會賺錢的民企。

鐘磊表示，高端制造業發展需要設計、控制、軟件和工藝“四足鼎立”。過去，中國制造總“缺條腿”，其中作為工業母機的數控機床是根本性的短板，“很多時候，我國裝備制造與國際尖端的差距，往往就在一臺五軸數控機床。”

比如，想要制造發動機葉輪、葉片、船用螺旋槳等零部件，五軸機床是唯一的加工手段。美國、日本、德國等制造業強國在上世紀80年代已經擁有，而我國在高端精密加工機床領域一直落后。沒有高端機床，就沒有會使用高端機床的人才，造出的零件精密程度就落后于人，無法實現產業升級。

“現在，我們的五軸機床精度完全可以和德國、日本掰掰手腕，相信在國內龐大的應用需求牽引下，高端裝備制造上的突破值得期待。”拓璞公司總產品線總監陳昊說。

在最有可能實現彎道超車、換道超車的汽車工業領域，拓璞已面向市場推出五軸車銑復合加工中心i500。據介紹，這是一臺可實現任意角度鉆孔、攻絲和端銑的高精度五軸數控機床，可實現復雜零件一道工序成型，加工精度達到2微米，相當于頭發絲的1/50。

記者手記：“拓璞突圍不是偶然”

“‘拓’寓意開拓，‘璞’寓意璞玉，‘拓璞’寓意開拓創新、琢璞至臻。上海的創新創業環境孕育出懷揣一腔報國熱誠的拓璞數控，這不是偶然。”說起創辦拓璞的初心，王宇晗無比感懷。

拓璞的成功，與上海交大敢闖敢試、探索促進科技成果轉化的體制機制分不開。2007年之前，王宇晗一直是上海交大機械與動力工程學院的教授，當他決心創業時，學校為免其后顧之憂，為他保留了教授職位。雖然如今“留崗創業”已十分普遍，但在當時，學校拿出如此舉措，需要十足魄力。

創業初始，王宇晗團隊人手嚴重不足，同在交大的林忠欽院士將自己的團隊成員“借”給他用。兩個團隊都在攻關航空航天任務，在研究上有諸多共性難題，他們相互學習，在質量控制方面，林忠欽院士團隊對王宇晗團隊的幫助巨大。

直到今天，王宇晗仍是上海交大的教授。如今，他把課堂搬到了拓璞的廠房中。每年有不少學生來到光華路888號實習，一線的實踐經驗對他們認識行業、確立目標、精進技藝大有裨益。

“五博士創業”的故事在上海交大學生中代代相傳。眼下，上海交大已是投資人眼中最受歡迎的高校之一，校區附近的“大零號灣”也是上海創業熱度最高的區域之一。

本年度上海科技獎的榜單上，上海交大作為第一完成單位共有39項成果（人）獲得表彰，其中特等獎1項，一等獎27項。在交大校內的“基礎研究特區”，數十個前沿探索課題正在穩定支持下研究推進。而在交大周邊的“大零號灣”，目前已有60余家交大師生創業企業入駐，總估值超過500億元，其中估值超過2億元的有29家。據不完全統計，目前交大師生、校友在“大零號灣”開辦企業已超過600家。

對標世界級科創灣區，2035年，“大零號灣”將形成萬億市值的高技術企業集群。王宇晗相信，在上海火熱的創新創業氛圍中，這里一定能誕生一批和拓璞一樣偉大的公司。
