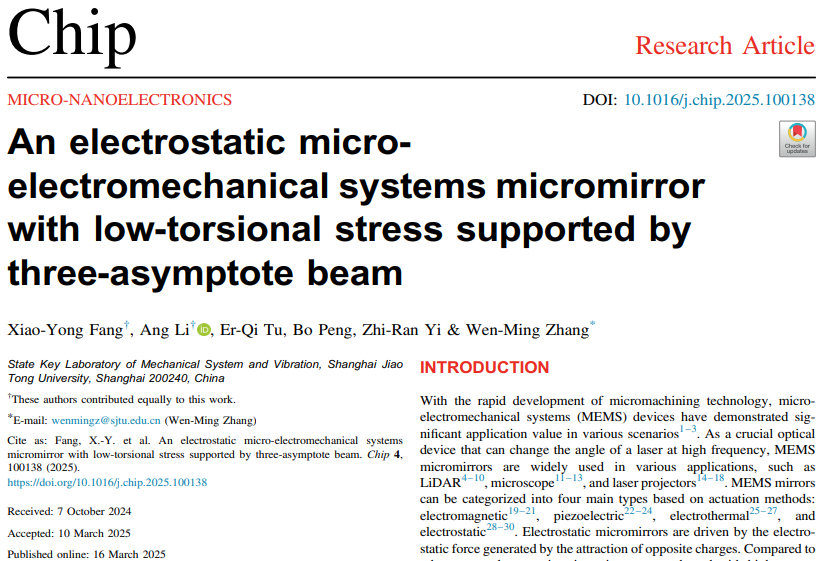

近日，振動、沖擊、噪聲研究所張文明教授團隊提出了一種新型低應力三漸近線支撐梁設計，顯著提升了靜電MEMS微鏡的結構可靠性和光學掃描性能。研究成果“An electrostatic micro-electromechanical systems micromirror with low-torsional stress supported by three-asymptote beam”發表在Chip上。博士生方肖勇和李昂為論文共同第一作者，張文明教授為通訊作者。
微機電系統（MEMS）微鏡是激光雷達、顯微成像和微型投影等領域的關鍵光學器件。與電磁、壓電和熱驅動方式相比，靜電微鏡因其高能效、低功耗和結構緊湊而受到廣泛關注。然而，傳統直梁支撐結構在倒角處容易產生顯著的應力集中，嚴重影響器件壽命，極大限制了其在高可靠性場景下的應用。

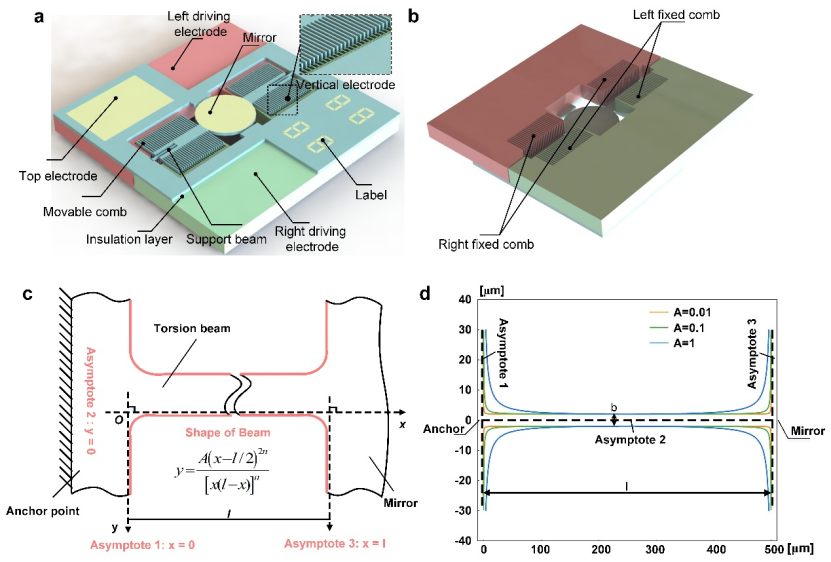

為突破這一瓶頸，研究團隊提出了一種新型的三漸近線支撐梁結構設計方案。器件采用SOI硅片雙面光刻工藝制備，鏡面與支撐梁位于器件層，固定梳齒與腔體位于襯底層，整體布局緊湊有序。同時，團隊首次引入了三漸近梁的數學函數設計，使支撐梁在旋轉過程中應力分布更加均勻，避免了局部應力過度集中的問題。通過調節“形狀系數”，靈活控制器件的諧振頻率，在結構可靠性與性能可調性之間獲取最優平衡。

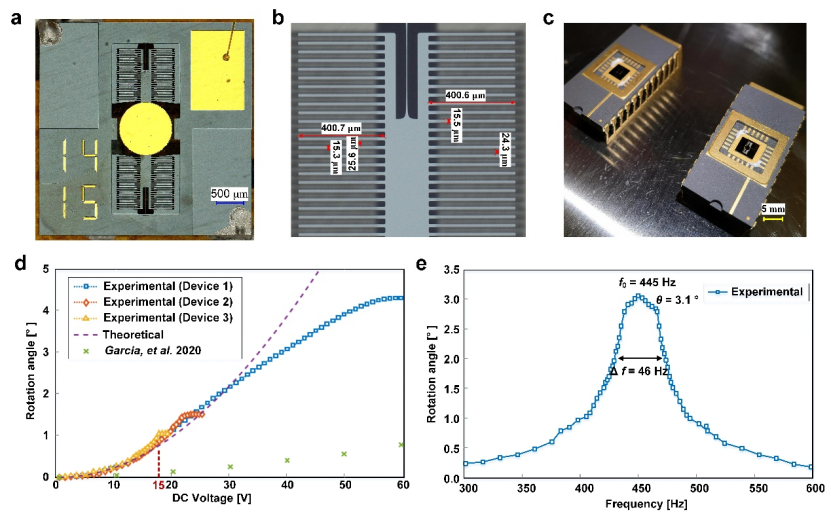

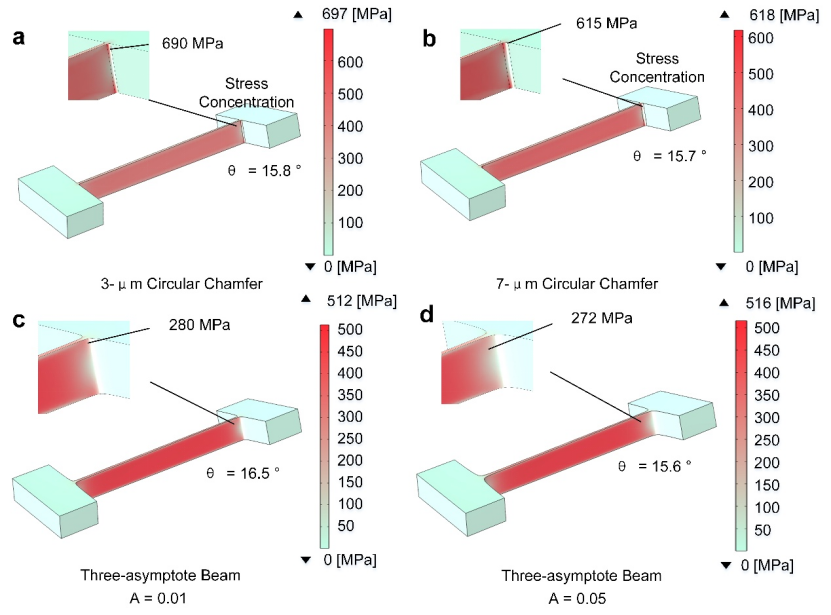

仿真與實驗結果均驗證了該設計的有效性。有限元分析表明，三漸近梁的最大應力僅為280MPa，相比傳統直梁大幅降低近60%，顯著提升了器件的結構可靠性。研究團隊加工并測試了鏡面尺寸為1mm的微鏡器件，在靜態模式下實現了4.3°掃描角（60V驅動），在諧振模式下實現了3.1°掃描角（445 Hz、20 Vpp驅動）。這一成果在減弱支撐梁應力集中與性能可調方面實現了雙重突破，為高性能扭轉MEMS器件的設計與應用提供了重要參考。
論文鏈接：https://www.sciencedirect.com/science/article/pii/S2709472325000127
